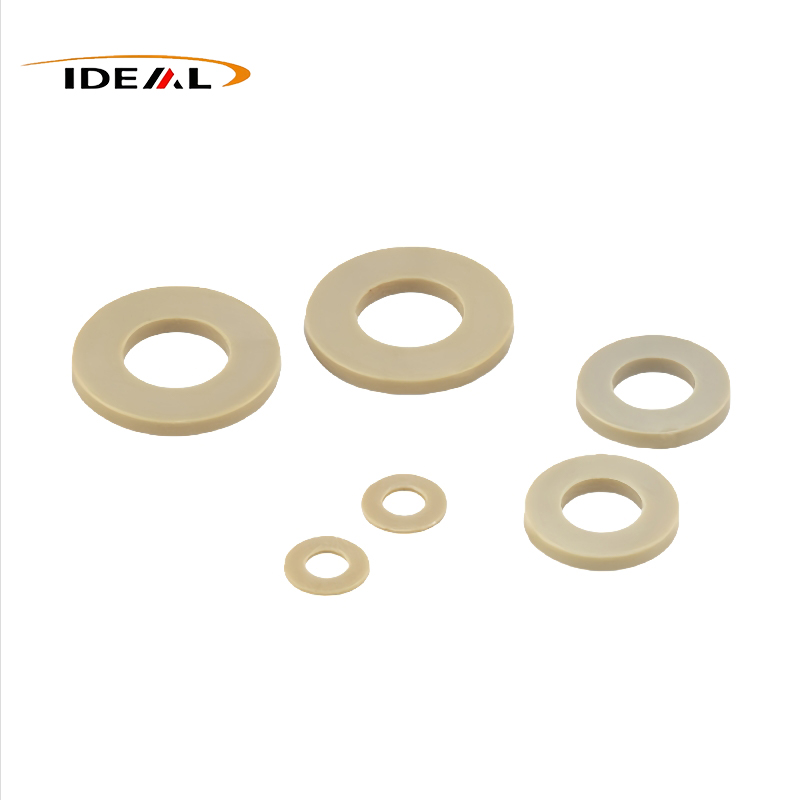

PEEK aluslevyt

PEEK aluslevyt alkaenIhanteellinen muovitehdasovat ohuita levyn muotoisia ydinkomponentteja, joita käytetään laajalti huippuluokan tarkkuuslaitteissa. Niissä on useita käytännön toimintoja: kantavuus, kitkan vähentäminen, sähköeristys, tärinän puskurointi sekä lisätiivistys vuotojen varalta. Nämä ohuet osat suorittavat tärkeitä tehtäviä koneen sisällä, mukaan lukien aksiaalipaineen kesto, liukukitkan vähentäminen, metalliosien sähköinen erottaminen, löystymisen estäminen ja mittavirheiden kompensointi kokoonpanon aikana.

Ydintoiminnot

1. Kiinnitys ja laakeri (staattinen kokoonpano)

Kun pultit kiristetään, nämä aluslevyt jakavat puristusvoiman tasaisesti kosketuspinnoille. Ne myös kompensoivat asennusrakoja, säätävät aksiaalivälykset ja vaimentavat tärinää ja äkillisiä iskuja. Näin laitteet pysyvät tiiviinä ja vakaana jatkuvan käytön aikana.

2. Kulutusta kestävä työntövoima (dynaamiset vaihteistosovellukset)

Monet mekaaniset järjestelmät käyttävät polyeetterieetteriketoni (PEEK) aluslevyjä työntölevyinä kestämään aksiaalista kitkaa. Materiaalille ominaisen itsevoitelevan ominaisuuden ansiosta ne vähentävät kulumista merkittävästi ja suojaavat parillisia metalliakselipintoja ja vähentävät samalla voimansiirtojärjestelmien käyntiääntä. Erinomaisen lämmönkestävyyden ja vahvan virumisenestokyvyn ansiosta ne säilyttävät tasaiset välykset myös pitkän käytön jälkeen korkeissa lämpötiloissa.

3. Sähköeristys, korroosionkestävyys ja puhdas ympäristönsuojelu

PEEK on erittäin eristävä polymeerimateriaali. Kahden metalliosan väliin sijoitettuna se pysäyttää sähkönjohtavuuden tehokkaasti välttäen vuodot, pyörrevirrat ja staattisen sähkön siirtymisen. Täyttämätön puhdas PEEK on ei-magneettinen, joten se ei koskaan häiritse antureita, optisia tarkastustyökaluja ja tarkkuusinstrumentteja ja sulkee pois sähkömagneettisten häiriöiden aiheuttamat virheet.

Materiaali kestää hyvin happoja, emäksiä, hydrauliöljyjä, orgaanisia liuottimia ja korkean lämpötilan höyryä. Toisin kuin metalliset aluslevyt, se ei koskaan ruostu. Se vapauttaa tuskin lainkaan kaasua ja irtoaa vain vähän hienoja hiukkasia. Se täyttää puolijohdetyhjiölaitteiden ja lääketieteellisten koneiden tiukat puhtausvaatimukset ilman, että sisäkammiot tai työkappaleet saastutetaan.

Polyeetterieetteriketoni (PEEK) aluslevyjen luokitus muodon ja rakenteen mukaan

Yleisiä tyyppejä ovat: litteät PEEK-aluslevyt, työntöaluslevyt, C-muotoiset jaetut aluslevyt, olka-/askellevyt, aaltoaluslevyt.

Nämä ohuet tarkkuuslevyt vääntyvät, muotoutuvat helposti tai päätyvät epätasaiseen paksuuteen. Itse PEEK:llä on korkea sulamispiste ja erittäin korkea sulaviskositeetti; sisäinen jännitys pyrkii kerääntymään, kun se jäähtyy muodostumisen jälkeen. Näistä syistä teollisuudessa käytetään pääasiassa kahta kypsää tuotantomenetelmää: CNC-tarkkuusleikkaus ja korkean lämpötilan tarkkuusruiskupuristus, jotka molemmat yhdistetään standardoitujen jälkikäsittelyvaiheiden kanssa.

1. CNC-työstöprosessi

Tämä prosessi toimii parhaiten ultraohuille välilevyille, mukautetuille ei-standardikokoisille osille, jotka vaativat erittäin tiukkoja toleransseja, puhdastila-luokan lisävarusteita lääketieteen ja puolijohdekentille, pienieräisille prototyypeille ja epäsäännöllisille PEEK-aluslevyille. Ohuin erittely, jonka voimme tuottaa, on 0,1 mm.

Edut:Ei hitsauslinjoja, tasainen täyteaineen jakautuminen eikä ruiskupuristuksen aiheuttamaa jäännösjännitystä. Valmiilla tuotteilla on erinomainen tasaisuus ja ne kestävät vääntymistä jopa pitkäaikaisessa korkean lämpötilan puristuksessa. Voimme räätälöidä sisähalkaisijaa, ulkohalkaisijaa, paksuutta ja epäsäännöllisiä ääriviivoja asiakkaan piirustusten perusteella.

Tuotantovaikeudet:Ultraohuilla aihioilla on taipumus ponnahtaa takaisin tai halkeamaan leikkaamisen aikana. Valmistajien on valittava huolellisesti leikkuutyökalut, suunniteltava erityiset kiinnikkeet ja ohjattava leikkausnopeutta oikein. Huono käsittely johtaa suoraan epämääräiseen tasaisuuteen.

2. Ruiskuvaluprosessi

Soveltuu standarditasoaluslevyjen massatuotantoon, suurten teollisuustilausten ja yleistoleranssien painelevyjen massatuotantoon. Se sopii myös hiilikuitu- tai lasikuitutäytteisten PEEK-tuotteiden massavalmistukseen.

Edut:Pienemmät yksikkökustannukset massatilauksille ja nopeammat toimitusjaksot, jotka sopivat ihanteellisesti vakiokokoisten pitkäaikaiseen massatuotantoon. Monimutkaisia ​​integroituja rakenteita, kuten olkalevyt ja aaltolevyt, voidaan muodostaa yhdessä muovausvaiheessa.

Tuotantovaikeudet:PEEKin korkea sulaviskositeetti vaikeuttaa muotin täyttämistä. Yleisiä vikoja ovat nielujäljet, hitsauslinjat ja juuttunut sisäinen jännitys. Ilman hehkutuskäsittelyä ruiskuvaletut aluslevyt muotoutuvat vähitellen, kun ne altistetaan toistuville kuuma- ja kylmäjaksoille.

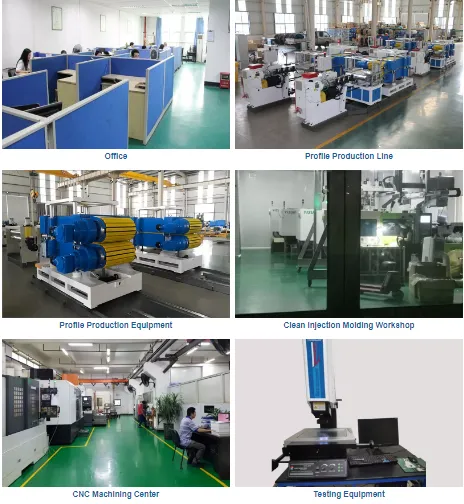

Keitä olemme

Ihanteellinen muovion lähdevalmistaja, jolla on 15 vuoden asiantuntemus korkean tarkkuuden polyeetteriketoni (PEEK) aluslevyistä, mukautetuista tiivisteelementeistä ja kulutusta kestävistä teollisuusliittimistä. Suorana tehtaana valvomme tuotantoketjun jokaista vaihetta - tarkkuusleikkauksesta ja korkean lämpötilan ruiskuvalusta gradienttihehkutukseen ja täysimittaiseen tarkastukseen - varmistaen tasaisen laadun raaka-aineesta valmiiseen osaan.

Mikä erottaa meidät muista

Työskentelemme yksinomaan tuodun neitsyt-PEEK-hartsin kanssa ja vastaamme alan vakavimpiin haasteisiin suoraan:

1. Erittäin ohut aluslevyn vääntyminen – ratkaistu räätälöidyillä kiinnikkeillä ja kaksipuolisella läppäyksellä, joka takaa tasaisuuden työntökitka-olosuhteissa.

2. Tiukat tasaisuus- ja mittavaatimukset – hallitaan gradienttihehkutuksen avulla, joka poistaa täysin sisäisen jännityksen ja eliminoi tuotannon jälkeisen vääntymisen tai mittapoikkeaman.

3. Joustava tuotannon reititys – suoritamme CNC-työstöä ja tarkkuusruiskuvalua rinnakkain, joten voit sovittaa prosessin toleranssi- ja tilavuusvaatimuksiisi:

Käsitellä

Soveltuu parhaiten

1. CNC-työstö

2. Erittäin ohuet, erittäin tarkat tai puhdastilalaatuiset osat

3. Tarkkuusruiskupuristus

4. Suuret erät, vakiokokoiset tilaukset

Laatu, jonka voit varmistaa

Jokaiselle pesukoneelle suoritetaan 100 % mittatarkastus ennen toimitusta. Tasaisuus, paksuustoleranssi, sisä-/ulkohalkaisija ja pinnan eheys tarkistetaan piirustusten mukaisesti, ja jokaisen toimituksen mukana tulee virallinen tarkastustodistus.

1. Pintastandardi: sileät, yhdensuuntaiset ylä- ja alapinnat; Ei vääntymistä, vääntymistä, kolhuja, pullistumia, naarmuja, hitsauslinjoja, kuplia ja reikiä.

2. Toleranssikyky:

Vakio: ± 0,05 mm

Erittäin tarkka (muokattu): ± 0,01 mm

Laajemmat ominaisuudet

Polyeetterieetteriketoni (PEEK) aluslevyjen lisäksi GuangZhou Ideal suunnittelee mukautettuja välilevyjä, välilevyjä, eristäviä osia ja kiinnityskomponentteja PEEK-, PTFE- ja muista korkean lämpötilan polymeereistä. Moniakselinen CNC-työpajamme tukee:

1. Raaka-aineen modifiointi

2. CNC-tarkkuustyöstö

3. Muovaus asiakkaan piirustusten mukaan

Palvelemme toimialat

Komponentteihimme luotetaan teollisuusautomaatiossa, uuden energian laitteissa ja optisissa testauskoneissa, joissa mittojen stabiilius ja eräkohtainen yhtenäisyys eivät ole neuvoteltavissa.

Lupauksemme

Koko prosessin laadunvalvonta. Vakaa mittatarkkuus. Tasainen erälaatu. Suora tehdashinnoittelu ilman välittäjiä.

Tuotteen ominaisuudet

Neitsyt polyeetterieetteriketonipohjahartsista valmistetuissa PEEK-aluslevyissä yhdistyvät korkean suorituskyvyn teknisten muovien sitkeys ja yhdenmukaiset fysikaaliset ominaisuudet, joita vaaditaan korkeissa lämpötiloissa teollisuusympäristöissä. Pääasiassa tarkkuuskiinnityskokoonpanojen välikomponentteina ne tarjoavat luotettavan aksiaalisen tuen, vähentävät liukukitkaa ja tarjoavat sähköisen eron liitäntälaitteiden välillä.

Tarjoamme useita materiaalilaatuja sopimaan erilaisiin työolosuhteisiin: täyttämätön neitsyt PEEK, hiilikuituvahvistettu, lasikuituvahvistettu ja mukautetut antistaattiset modifioidut koostumukset. Tärkeimmät toiminnalliset vahvuudet on kuvattu alla.

1. Vakaa etäisyyden ohjaus

PEEK-materiaali vastustaa virumista tehokkaasti. Paksuusvaihtelu pysyy minimaalisena jopa jatkuvassa puristus- ja lämpökuormituksessa. Aksiaaliset raot pysyvät tasaisina koko pitkän käyttöiän ajan, mikä vähentää tärinää ja epänormaalia melua, joka aiheutuu asteittaisen välyksen kasvusta laitteen pitkän käytön jälkeen.

Base PEEK sisältää kiinteän itsevoitelun ja vähentää rutiininomaista rasvahuoltoa. Käytettäessä aksiaalisia liukukuormia kantavina painealuslevyinä nämä komponentit toimivat alhaisella kitkalla ja pienellä kulumishäviöllä. Yhteensopivat metalliakselit saavat luotettavan suojan välttäen naarmuuntumista ja pinnan naarmuja suorasta metalli-metallikontaktista.

2. Sähköeristys ja antistaattiset vaihtoehdot

Täyttämätön virgin PEEK toimii ei-magneettisena sähköeristeenä. Erillisten metalliosien väliin asennettuna se katkaisee johtavat reitit vuotojen ja pyörrevirtahäiriöiden estämiseksi. Tämä varmistaa vakaan signaalilähdön antureille ja optisille tunnistusmoduuleille.

3. Laaja kemiallinen yhteensopivuus

PEEK (Polyether Ether Ketone) Pesukone kestää yleisimpiä teollisuushappoja, emäksiä, öljyjä ja liuottimia. Jatkuvaa käyttöä voimakkaasti hapettavissa tiivistetyissä hapoissa, kuten väkevässä rikkihapossa ja väkevässä typpihapossa, ei suositella. Vakaa suorituskyky säilyy leikkausnesteissä, höyryssä ja suolasuihkussa.

Toisin kuin metalliset välilevyt, nämä aluslevyt eivät syöpy. Perinteisiin muoviosiin verrattuna ne kestävät turpoamista ja kemiallista hajoamista pitkäaikaisen altistuksen aikana, joten ne sopivat kemiankäsittelyyksiköihin ja offshore-tiloihin, joissa on korkea kosteus.

4. Erinomainen tärinän- ja väsymyksenkestävyys

Materiaali tasapainottaa iskunkestävyyttä ja väsymistä estävää suorituskykyä. Reunojen halkeilua ja lohkeilua esiintyy harvoin jatkuvassa syklisessä tärinässä. Verrattuna PTFE-aluslevyihin, niillä on suurempi jäykkyys ja paljon vähemmän kylmävirtaustaipumus, mikä täyttää pitkäkestoiset vaihteistokokoonpanon vaatimukset.

FAQ

Kysymys 1: Millä tavoin aluslevyt ylittävät nailon- ja POM-aluslevyt?

A1: Tavallisilla nailon- ja POM-muovisilla aluslevyillä on useita haittoja kenttäkäytössä. Niiden lämmönkestävyys on rajallinen, virumismuodonmuutos tapahtuu helposti, pysyvä puristusmuodonmuutos tapahtuu kuormituksen alaisena, koko laajenee, kun ne imevät kosteutta, ja hankaus tapahtuu nopeasti.

PEEK-muoviset aluslevyt kestävät tasaisen työlämpöä 260 celsiusasteeseen asti. Niissä on poikkeuksellinen virumisvastus ja erittäin vakaat mitat. Niiden käyttöikä kulumista vastaan ​​venyy noin 5-10 kertaa tavallisiin muovivaihtoehtoihin verrattuna. Kokoonpanot pysyvät tiiviinä ilman löystymistä tai täydellistä hajoamista jopa vuosien jatkuvan käytön jälkeen.

Kysymys 2: Tarvitseeko käyttäjien käyttää voiteluöljyä säännöllisesti PEEK (polyether Ether Ketone) -pesurien huoltoa varten?

A2: Öljyhuoltoa ei tarvita ollenkaan. PEEKin luontaisen itsevoitelevan ominaisuuden ansiosta nämä aluslevyt kestävät pitkäaikaista kuivakitkakäyttöä. Jauheen irtoamista tai mekaanista jumiutumista ei tapahdu. Ne sopivat täydellisesti pölyttömiin työpajoihin, lääkinnällisiin laitteisiin, elintarviketeollisuuden koneisiin ja valvomattomiin imulaitteisiin.

Kysymys 3: Ovatko PEEK Washerit kannattavia korvaavia metallilevyjä?

A3: Suurimmassa osassa skenaarioita, jotka vaativat tarkkaa kokoonpanoa, eristystä, hiljaista toimintaa, kevyttä rakennetta, korroosiosuojaa ja korkean lämpötilan sietokykyä, nämä aluslevyt voivat korvata metalliset aluslevyt täydellisesti. Käyttäjät saavat useita etuja: ruostumaton suorituskyky, sähköeristys, tärinän ja melunvaimennus, kevyempi paino eikä rutiinihuoltovaatimuksia.

Jos kohtaat raskaan kuormituksen ja korkeapaineisen työskentelyn, voit valita vahvistetut modifioidut PEEK-materiaalit lisäämään kokonaiskantavuutta.

Q4: Tarjoatko räätälöintiä erittäin ohuille profiileille, epäsäännöllisille muodoille ja epätyypillisille mitoille?

A4: Tuemme täysin kaikkia räätälöintimuotoja. Pystymme valmistamaan erittäin ohuita, jopa 0,1 mm:n ohuita aluslevyjä, suuria ulkohalkaisijakappaleita, erikoismuotoiltuja reiällisiä komponentteja, olkalevyjä, painelevyjä ja mittatilaustyönä tiukkojen toleranssien mukaan valmistettuja tarkkuusosia. Otamme vastaan ​​tilauksia asiakkaan piirustusten tai fyysisten näytteiden perusteella, jotka kattavat pienten erien näytekokeet sekä isojen massatuotannon aikataulut.

Q5: Kuinka vakaita tuotteesi ovat ja mitä läpimenoaikoja asiakkaat voivat odottaa?

A5: Tarkasti räätälöityjen tilausten valmistuminen kestää 7–10 työpäivää. Suuret massatuotannon tilaukset vaativat yhteensä 15-20 työpäivää.

Kaikki valmiit tuotteet käyvät läpi kattavan tarkastuksen ennen toimitusta. Täydellinen laadun jäljitettävyys on saatavilla jokaiselle erälle, ja tehtaamme hyväksyy ulkomaisten asiakkaiden auditoinnit vientiyhteistyöhön.
