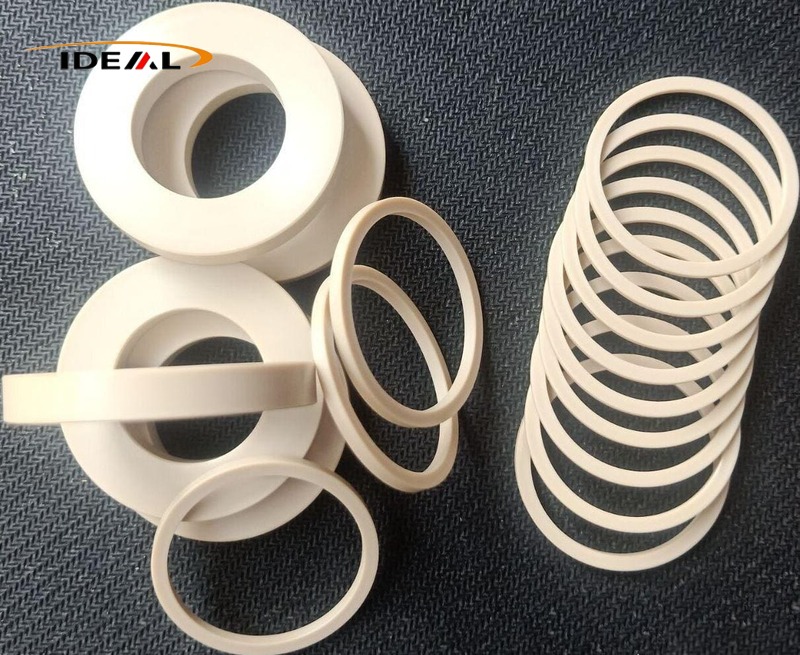

Ideal Plastic Factoryn PEEK-tiivisterenkaat ovat korkean suorituskyvyn teknisiä muoviosia, jotka on suunniteltu tiivistämiseen ja tukemiseen, ja niille on tunnusomaista korkea jäykkyys ja virumisenkestävyys. Valmistettu käyttämällä tarkkaa CNC-työstöä ja korkean lämpötilan ruiskupuristusta – jota täydentää jännityksenpoistohehkutus – nämä tuotteet tarjoavat korkean mittatarkkuuden ja tasaisen erästä toiseen laatua. Tuemme räätälöityä tuotantoa, joka perustuu epätyypillisiin piirustuksiin, pienten erien näytteenottoon ja suuriin vientitilauksiin.
PEEK-tiivisterenkaat tarjoajaIhanteellinen muovitehdasovat korkean suorituskyvyn rengasmaisia tiiviste- ja tukikomponentteja, jotka on valmistettu polyeetterieetteriketoniperusmateriaalista. Asiakkaat käyttävät niitä yleensä ohjausrenkaina, tukirenkaina ja puristamisen estoina tukirenkaina, jotka sopivat täydellisesti sekä dynaamisten että staattisten tiivistysurien sisään.
Näillä rengasmaisilla komponenteilla on useita käytännöllisiä tarkoituksia kerralla: ohjaavat liikettä, estävät hankausta kulumista, kantavat rakenteellisia kuormia ja estävät tiivisteen pursottamisen. Yksi huomionarvoinen yksityiskohta: melkein kaikista itsenäisistä polyeetteriketonitiivisterenkaista puuttuu kumille ominaisia elastisia ominaisuuksia. Oikean tiivistyksen varmistamiseksi ne on yhdistettävä elastisten apuosien kanssa.
PTFE- ja nailontiivisterenkaita vasten PEEK-vaihtoehdot tarjoavat paljon vahvemman ryömintäkestävyyden äärimmäisissä työolosuhteissa: korkea kuumuus, kohonnut paine ja syövyttävät kemialliset nesteet. Ne ratkaisevat tehokkaasti tavanomaisilla tiivisteillä havaitut toistuvat teollisuuskipukohdat, mukaan lukien kylmävirtauksen muodonmuutokset, mittasiirtymät ja ennenaikainen rikkoutuminen. Näiden luotettavien ominaisuuksien ansiosta ne integroidaan laajasti korkealuokkaisten teollisuuslaitteiden tiivistyskokoonpanoihin useilla aloilla.
Todellisessa käytössä polyeetterieetteriketonitiivisterenkaat toimivat vain jäykinä liukupintoina, jotka kestävät lämpöä, kitkaa ja virumismuodonmuutoksia. Kaikki tehokkaaseen tiivistykseen tarvittava puristusesijännitys tulee ulkoisista elastisista laitteistoista, kuten O-renkaista ja metallijousista. Tämä keskeinen ero erottaa polyeetterieetteriketonitiivisteet pohjimmiltaan umpikumiisista tiivisterenkaista.
Korkeapaineisissa ympäristöissä joustavat tiivisterenkaat pakotetaan helposti nestemäisten välineiden toimesta tiivistysurien pieniin asennusaukoihin. Tämä jatkuva puristaminen aiheuttaa lopulta elastomeerin murtuman.
Jäykäksi esteeksi asennetut PEEK-varmistusrenkaat estävät O-renkaita puristamasta välyksiin. Tämä asetus nostaa koko tiivistysjärjestelmän yleistä paineluokitusta ja pidentää huomattavasti O-renkaiden käyttöikää.
Männille ja männänvarsille edestakaisin tai pyörivän liikkeen avulla kiinnitetyt renkaat vaimentavat sivuttaiskuormia ja ylläpitävät tarkan aksiaalisen kohdistuksen. Ne pysäyttävät suoran metalli-metallikontaktin mekaanisten komponenttien välillä, kompensoivat laitteen käytön aikana syntyvää säteittäistä taipumaa ja suojaavat sisäisiä tiivisteelementtejä epätasaisten sivukuormien aiheuttamilta vaurioilta.
|
Tuote
|
Tekniset tiedot
|
|---|---|
|
Tuotteen nimi
|
PEEK (polyether Ether Ketone) -tiivisterenkaat
|
|
Käytettävissä olevat materiaalit
|
Täyttämätön puhdas PEEK, hiilikuidulla täytetty PEEK, hiilikuitu + grafiitti + PTFE komposiitti voideltu modifioitu PEEK
|
|
Värivaihtoehdot
|
Beige (luonnollinen PEEK), musta (täytetyt modifioidut lajikkeet)
|
|
Valmistusprosessi
|
CNC-tarkkuuskoneistus / korkean lämpötilan tarkkuusruiskupuristus
|
|
Mitattoleranssi
|
CNC-työstö: ±0,02-±0,05 mm Ruiskupuristus: ±0,08-±0,10 mm
|
|
Pinnan karheus
|
CNC-työstö: Ra 1.6 – Ra 3.2 Ruiskupuristus: Ra 3.2 – Ra 6.3
|
|
Sertifikaatit
|
ISO9001, RoHS, REACH
|
|
Tuotetyypit
|

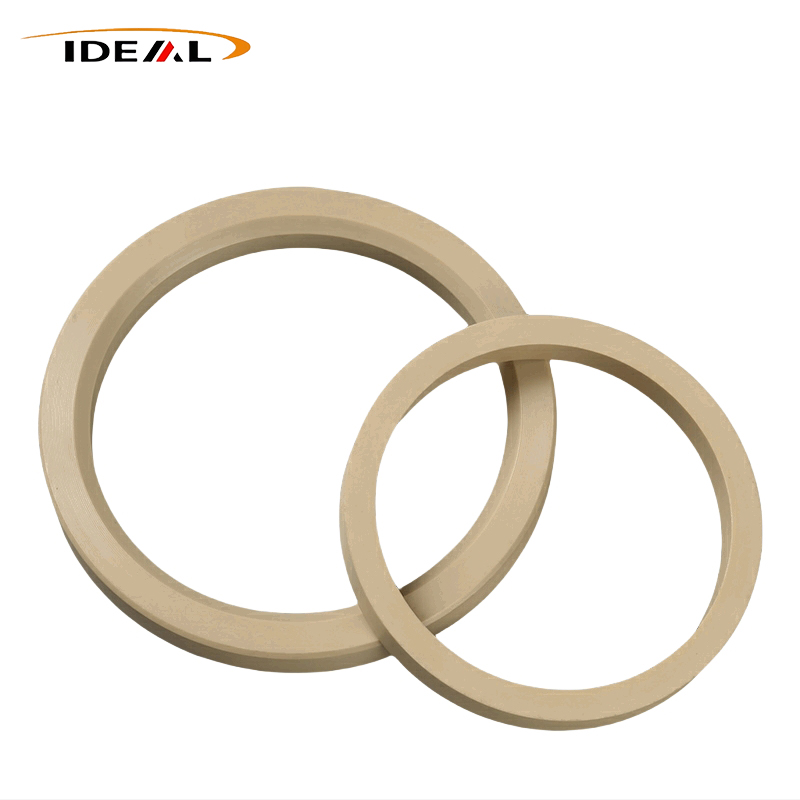

PEEK-ohjainrenkaat, kulutusta kestävät tukirenkaat, PEEK-tukirenkaat
|
Dynaamisiin pyöriviin ja edestakaisin tiivistyspisteisiin suunnitellut polyeetterieetteriketonitiivisterenkaat säilyttävät vakaat mitat vaihtelevien paineiden ja lämpötilan keskellä. Sisäänrakennetut virumista ja kylmävirtausta estävät ominaisuudet estävät pysyvän muodon vääristymisen syklisen liikkeen aikana. Niiden luontaiset vähäkitkaiset ominaisuudet kestävät toistuvia mekaanisia iskuja ja tarjoavat tasaisen kulutuskestävyyden.
Toisin kuin joustavat kumitiivisteet, jotka perustuvat elastiseen palautumiseen, PEEK-tiivisterenkailla on korkea rakenteellinen jäykkyys, mikä tukee dynaamisten mekaanisten tiivistysrakenteiden tarkkaa sijoittelua.
Jatkuvan vaihtuvan kuormituksen ja lämpötilan vaihtelun aikana materiaali välttää pysyvän muodonmuutoksen. Se pitää tiivistysliitännät hyvin sovitettuina pitkien käyttöjaksojen ajan, mikä sopii ihanteellisesti pyöriviin akseleihin ja lineaarisiin liikkeisiin tiivistyskokoonpanoihin.
Luonnolliset vähäkitkaiset ominaisuudet minimoivat liitoslaitteiston kulumisen. Laitteissa, joissa liikkuu usein, nämä tiivisterenkaat vähentävät hiukkasten muodostumista ja sopivat automaatio- ja lääketieteellisissä laitteissa yleisiin öljyttömiin työolosuhteisiin.
PEEK säilyttää vakaan fyysisen muodon koskettaessaan hydraulisia väliaineita, leikkausnesteitä ja lieviä syövyttäviä liuoksia. Hajoamista ja turpoamista laukaisevat harvoin hapettamattomat kemialliset aineet, sopivat nesteenhallintalaitteet, jotka toimivat kohtalaisen aggressiivisissa ympäristöissä.
Nämä liukuvat elementit on suunniteltu yhdistettyihin tiivistyskokoonpanoihin, mukaan lukien porrastiivisteet ja Glyd Rings, ja ne toimivat aina yhdessä O-rengaselastomeerien kanssa.
O-renkaat antavat tasaisen esijännitysvoiman, kun taas PEEK-liukupinnat koskettavat suoraan prosessinesteitä ja kitkavastineita. Ne huolehtivat liukuvan kulutuskestävyydestä ja nesteen eristämisestä. Tällaisia tuotteita käytetään laajasti korkeapaineisissa edestakaisin liikkuvissa hydraulisylintereissä ja pyörivissä tiivistekokoonpanoissa.
Kun elastiset komponentit (useimmissa tapauksissa O-renkaat) on asennettu määrättyjen urien sisään, ne puristuvat ja muodostavat radiaalisen esijännitysvoiman. Tämä tasainen voima painaa PEEK-tiivisterenkaan tiukasti tiivistyspintaa vasten, joko akselin ulkopintaa tai sylinterin sisäseinää vasten.
Tarkasti koneistetuilla päätypinnoillaan PEEK-renkaat sopivat tiiviisti täyttämään mikroskooppiset raot ja estämään nesteen vuotamisen. Kun sisäinen väliaineen paine nousee, tiivisterenkaaseen kohdistuu suurempi puristus. Kosketuspaine yhteensopivien pintojen välillä kasvaa vastaavasti, mikä mahdollistaa paineaktivoidun itsekiristyvän tiivistyksen.
Elastiset osat tuottavat jatkuvasti vakaata esijännityspainetta pitäen PEEK-tiivisterenkaan tiukasti kiinni liikkuviin liitäntäpintoihin koko ajan.
Järjestelmän nestepaine vaikuttaa jokaisen PEEK-renkaan takapuolelle. Se työntää tiivistehuulia ulospäin kontaktikohtaisen paineen lisäämiseksi, mikä muodostaa kestävän itsekiristyvän tiivistysvaikutuksen.
U-muotoinen PEEK-liukukuori ympäröi metallijousen sisällä. Asennuksen yhteydessä puristettu jousi laajenee ulospäin, jolloin PEEK-liukurengas aukeaa, mikä muodostaa kontaktin alkuperäisen esijännityksen tiivistystä varten.
Pitkän käytön jälkeen esiintyy lämpötilan vaihteluita ja pientä hankaavaa kulumista. Sisäinen jousi pomppii vähitellen kompensoidakseen mittavaihteluita, ja vakaa tiivistyskosketuspaine voidaan ylläpitää koko huoltojakson ajan.
Jaetut leikkaukset on suunniteltu yksinomaan yksinkertaistamaan asennusta tiivistysuriin.
Spiraaliset lovet:Kokoamisen ja puristuksen jälkeen spiraalileikkauksen kaksi sivua siirtyvät toisiaan vasten ja sulkeutuvat kokonaan. Vuotoreitit on suurelta osin eliminoitu, joten tämä malli sopii korkeapaineisiin skenaarioihin, joissa vaaditaan lähes nollaa nestevuotoa.
Suorat leikkaukset ja yksinkertaiset kulmaleikkaukset:Pienet vuotoraot jäävät loveen asennuksen jälkeen. Nämä tyylit eivät sovellu korkeapaineiseen dynaamiseen tiivistykseen, joka vaatii täydellistä nollavuotoa.
Tästä syystä spiraaliset halkaisemat renkaat tai kiinteät yksiosaiset halkaisemattomat renkaat ovat edelleen paras valinta korkeapaineisiin dynaamisiin tiivistyssovelluksiin.
Virumisenkestävyyden, lämmönkestävyyden, kemiallisen inerttiyden ja kulutuskestävyyden yhdistettyjen vahvuuksien ansiosta polyeetterieetteriketonitiivisterenkaita käytetään laajalti korkealuokkaisissa teollisuuskoneissa, jotka toimivat korkeassa kuumuudessa, voimakkaassa paineessa, syövyttävässä ympäristössä ja erittäin puhtaissa työympäristöissä.
Käytetään korkeapaineisten hydraulisylinterien, servoventtiileiden ja venttiilijakoputkien tiivistysurissa tukirenkaina tai tukirenkaina. Ne estävät tehokkaasti korkean nestepaineen aiheuttaman suulakepuristuksen ja pidentävät yhteensopivien tiivistekomponenttien käyttöikää. Kaksisuuntaisia paineolosuhteita varten nämä renkaat voidaan asentaa tiivistekokoonpanon molemmille puolille.
Asennetaan yleisesti poraustyökaluihin ja kaivonpään tiivistyskokoonpanoihin. Äärimmäisen kuumuuden, korkean paineen ja syövyttävän öljy-kaasuväliaineen pohjareiän vuoksi niiden vahva virumisenestokyky takaa vakaan ja pitkäkestoisen toiminnan. Kiinteitä halkaisemattomia integroituja renkaita suositellaan erittäin korkeapaineisiin käyttöolosuhteisiin.
Käytetään tyhjiökammioissa ja prosessikaasuputkien venttiileissä. Täyttämätön neitsyt PEEK-laatu on pakollinen tässä erittäin alhaisen kaasunpoiston vuoksi, mikä suojaa FFKM/O-rengastiivisteet. Hiilitäytteiset PEEK-versiot ovat kokonaan kiellettyjä tällaisissa sovelluksissa.
Asennettu reaktorin liittimiin ja korkeapainesuodatinputkiin. Nämä renkaat säilyttävät vakaan suorituskyvyn, kun ne altistetaan hapoille, emäksille ja erilaisille orgaanisille liuottimille.
Soveltuu vetyenergiaventtiilien ja energian varastointitestauslaitteiden korkeapaineiseen nestetiivistykseen.
Ihanteellinen nesteventtiilikokoonpanoille, jotka ovat alttiina laajalle lämpötila-alueelle ja toistuville sterilointijaksoille, jotka vaativat tiukkoja puhtausstandardeja.
- Keskittynyt korkean suorituskyvyn PEEK-tiivisterenkaisiin kriittisiin teollisuuslaitteisiin

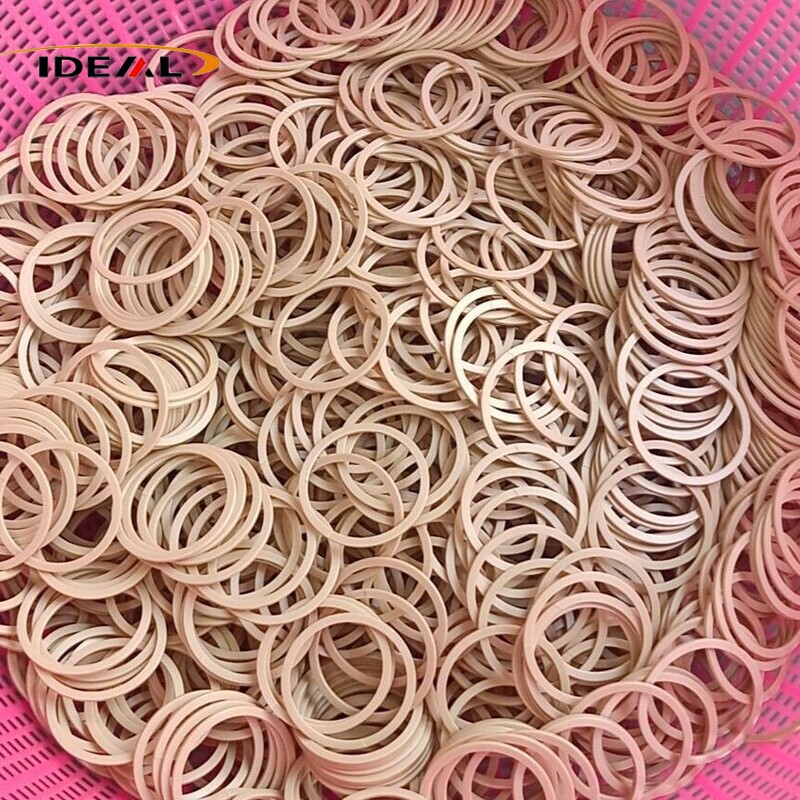

- Erikoistunut räätälöityyn suunnitteluun ja vakaaseen massatuotantoon
- Tavoite: ratkaise tiivistysvirheet, joita standardituotteet eivät pysty ratkaisemaan
- Tiivisteet pursuavat tai rikkoutuvat korkeassa paineessa
- Muotoon, vääntyy tai vuotaa korkeissa lämpötiloissa
- Syövyttää tai turvota kemiallisissa nesteissä
- Kuluu nopeasti edestakaisin/pyörivin liikkein
- Mittojen epäjohdonmukaisuus aiheuttaa kokoonpanovirheen
- Suunnittelemattomat seisokit ja korkeat ylläpitokustannukset
- Hallitsemme jäännösjännitystä, tasaisuutta ja kiteytyskutistumista – avaintekijöitä, jotka useimmat toimittajat eivät huomioi
- Tiivisteemme pysyvät vakaina korkeissa lämpötiloissa ja korkeassa paineessa
- Ei nopeaa muodonmuutosta, ei vuotoa, ei naarmuuntumista yhteenliittyvillä pinnoilla
- Pidempi käyttöikä ja vähemmän huoltokatkoja
- Kaksi luotettavaa prosessia: tarkkuus CNC-työstö ja tarkkuusruiskupuristus
- Pakollinen hehkutus kaikille PEEK-tiivisteille mittojen vakauttamiseksi
- Koko prosessin laadunvalvonta materiaalista valmiiseen tuotteeseen
- 100 % visuaalinen ja mittatarkastus ennen toimitusta
- Mukautettavat materiaalikoostumukset:
- kulutuskestävyys
- korroosionkestävyys
- eristyskyky
- Vakaa dynaamisissa työolosuhteissa (pyörivä / edestakaisin)
- Erinomainen kemiallinen yhteensopivuus ja rakenteellinen stabiilisuus
- Hydraulijärjestelmät
- Automaattiset tuotantolaitteet
- Lääketieteellisten nesteiden ohjauskoneet
- Tarkkuusinstrumentit ja teollisuusautomaatio maailmanlaajuisesti
- Ammattimainen tekninen muovitiivistekomponenttien valmistaja
- Aikuinen PEEK-käsittelykokemus
- Vakaa laatu, luotettava toimitus, globaali palvelu
- Pitkäaikainen kumppani teollisuusasiakkaille, jotka tarvitsevat tehokkaita tiivisteitä
A1: Ei. PEEK on erittäin jäykkä, mutta joustavuus on tuskin lainkaan. Kaikki tiiviiseen tiivistykseen tarvittava puristusesijännitys toimitetaan O-renkailla tai metallijousilla. PEEK toimii ainoastaan kestävänä liukupintana, joka kestää kulutusta ja kemiallista eroosiota.
A2: Itsekiristyvä mekanismi nostaa kosketuspainetta ja parantaa tiivistysvaikutuksia kohtuullisella painealueella. Kun paine ylittää nimellisrajan, tiivisteet puristuvat ja vaurioituvat ilman oikein asennettuja tukirenkaita, mikä johtaa täydelliseen tiivistysvirheeseen välittömästi.
A3: Useimmissa käyttöolosuhteissa ne toimivat jäykinä tuki- ja suojakomponentteina. Koska luontaista joustavuutta ei ole, ne on asennettava joustavien tiivisteiden, kuten O-renkaiden, rinnalle täydellisen tiivistysjärjestelmän muodostamiseksi.
A4: Ei suositella ollenkaan. Hiilitäyteaineisiin liittyy kaasun poistumisen ja hiukkaskontaminaation riski. Vain puhdas täyttämätön PEEK-materiaali on sallittu puolijohteiden tuotantoympäristöissä.
