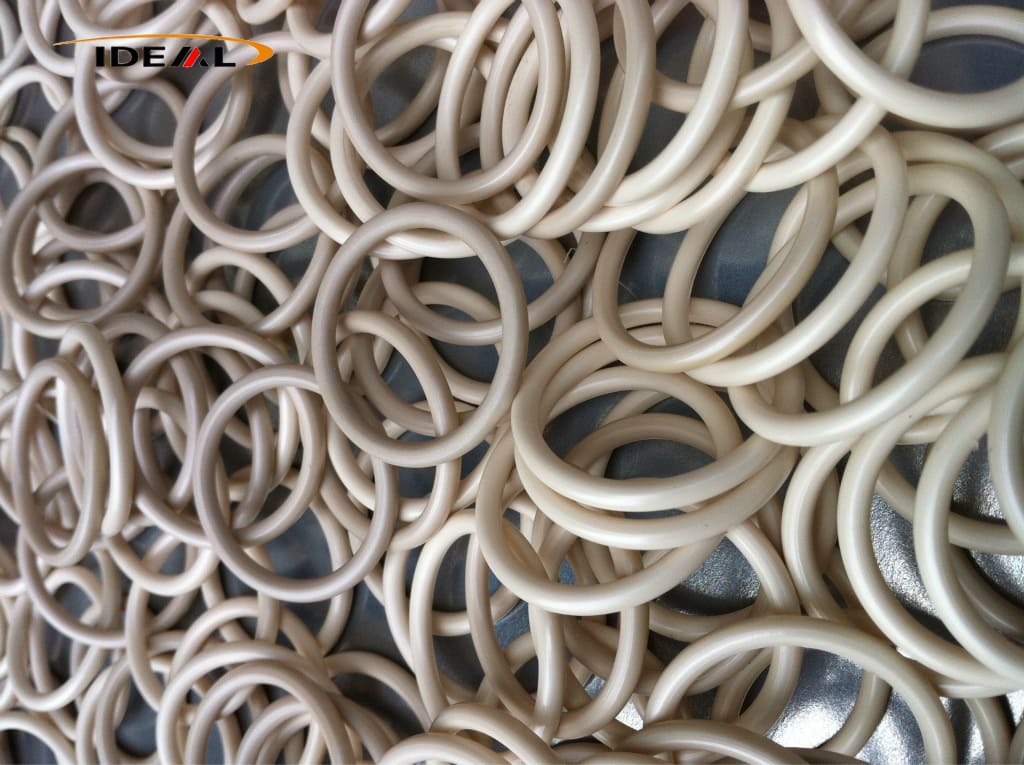

PEEK O-renkaat

Ideal Plastic -valmistajan toimittamat PEEK O-renkaat ovat jäykkiä, tarkkoja staattisia tiivistyskomponentteja. Ne on suunniteltu pääasiassa staattiseen tiivistykseen ja hitaita, lyhytiskuisia mikroliiketiivistämiseen, ja ne pystyvät täyttämään tiivistysvaatimukset äärimmäisissä työolosuhteissa.

Ytimen tiivistystoiminto:

Ne täyttävät tarkasti yhteenliittyvien osien väliset raot estäen tehokkaasti nestevuodon, kaasun karkaamisen ja alipainehäviön. Samaan aikaan ne estävät ulkopuolisen pölyn, epäpuhtauksien ja epäpuhtauksien pääsyn laitteisiin ja varmistavat luotettavan yleisen tiivistyksen.

Rakenne- ja asennusstandardi:

PEEK-O-renkaat, joissa on pyöreä silmukan muoto ja pyöreä poikkileikkaus, vaativat vakiovarusteisiin valmiiksi koneistetut O-renkaan urat asennusta varten. Valmistettu US-standardien AS568 ja kansallisten metristandardien mukaisesti, ne tukevat laajamittaista standardoitua tuotantoa erinomaisen yleisen yhteensopivuuden kanssa.

Luokkien erot ja sovellusskenaariot:

PEEK O-renkaat eroavat olennaisesti PEEK-tiivisteistä, eikä niitä voi vaihtaa mielivaltaisesti. PEEK O-renkaita käytetään uratyyppiseen tiivistykseen, jotta saavutetaan vakaa staattinen tiivistys ja lievä dynaaminen tiivistys. Sitä vastoin PEEK-tiivisteissä on joustavat ääriviivat, erilaiset paksuusvaihtoehdot ja mukautettavat profiilit. Ne toteuttavat laajan alueen tiivistyksen laippapintapuristuksen avulla ja soveltuvat erilaisiin leveisiin litteisiin laippatiivisteisiin.

Käyttökielto:

Laippatiivisteiden vaihtaminen PEEK O-renkaisiin on ehdottomasti kielletty. O-renkaiden erittäin pieni kosketuspinta-ala aiheuttaa epätasaisen puristuksen laipan pinnoille ja lisää huomattavasti tiivistysvaurion riskiä.

Materiaalin ominaisuudet:

Korkealaatuisesta PEEK-materiaalista valmistetulla tuotteella on korkea sulamispiste, huono sulan juoksevuus ja ilmeinen kiteytyskutistuminen, mikä takaa korkean rakenteellisen vakauden ja sopeutumiskyvyn ankariin teollisiin työolosuhteisiin.

Tuotteen ominaisuudet

- Ylivoimainen tiivistyskyky:

Jäykkänä tarkkuusstaattisina tiivistysosina tuotteet soveltuvat staattiseen tiivistykseen ja hidasnopeiseen mikroliiketiivistykseen äärimmäisissä olosuhteissa. Ne estävät luotettavasti neste- ja kaasuvuodot, estävät tyhjiöhäviön ja eristävät ulkoiset epäpuhtaudet säilyttäen pitkän aikavälin vakaan tiivistyskyvyn.

- Vakiorakenne ja helppo asennus:

Standardoidun pyöreän rakenteen ja pyöreän poikkileikkauksen ansiosta O-renkaat sopivat täydellisesti tavallisiin rengasmaisiin uriin. Tiukka sisäinen kosketus varmistaa vakaan staattisen tiivistyksen ja lievän dynaamisen tiivistyksen.

- Standardoidut mitat ja massatuottavuus:

Tuotteet on valmistettu tiukasti Yhdysvaltain AS568-standardien ja kansallisten metristandardien mukaisesti, ja niissä on yhtenäiset tekniset tiedot, jotka tukevat laajamittaista standardisoitua teollista tuotantoa, jolla on vahva yleispätevyys ja mukautumiskyky.

- Selkeä sovellusten erottelu:

PEEK O-renkailla ja PEEK-tiivisteillä on selkeä käyttökohde. O-renkaat on erikoistunut uratyyppisiin tiivistysskenaarioihin, kun taas mukautettavat PEEK-tiivisteet mukautuvat laaja-alaiseen tasaiseen laippatiivistykseen. Mielivaltainen vaihtaminen on kielletty tiivistysvaurioriskin välttämiseksi.

- Erinomainen sopeutuvuus ankariin olosuhteisiin:

Hyödyntämällä PEEK-materiaalin luontaisia ​​ominaisuuksia, tuotteet kestävät korkeita lämpötiloja korkean sulamispisteen ansiosta. Niiden huono sulan juoksevuus ja merkittävä kiteytyskutistuminen takaavat korkean rakenteellisen muovausvakauden, joka sopii pitkäaikaiseen käyttöön monimutkaisissa ja ankarissa teollisuusympäristöissä.

- Korkea turvallisuus ja pieni vikariski:

Ammattimainen uratyyppinen tiivisterakenne varmistaa tasaisen puristuksen ja tiiviin kiinnityksen. Poiketen tiivisteiden litteästä puristustilasta, se estää tehokkaasti laippapintojen epätasaisen jännityksen ja eliminoi piilossa olevat vuoto- ja tiivistysvauriot.

Tuotetiedot

Valmistusprosessin esittely

Yleiskäyttöisiin muoveihin verrattuna PEEK O-renkaiden valmistus asettaa paljon suurempia teknisiä esteitä. Kaksi kypsää massatuotantoprosessia hallitsee alaa: tarkkuus CNC-työstö ja korkean lämpötilan tarkkuusruiskuvalu. Nämä kaksi menetelmää eroavat suuresti valmiiden osien ominaisuuksien, sopivien tilausmäärien ja kokonaiskustannusluokkien suhteen.

1. Tarkkuus CNC-työstöprosessi PEEK O-renkaille

2. Korkean lämpötilan tarkkuusruiskupuristusprosessi PEEK O-renkaille

Tuotteen ominaisuudet

PEEK-O-renkaat on koneistettu kiinteästä PEEK-materiaalista, ja ne ovat jäykkiä tarkkuusstaattisia tiivistyskomponentteja. Kumista, nailonista, POM:sta tai tavallisesta PTFE:stä valmistetuista elastisista tiivisteistä erottuvana ne tarjoavat luotettavan tiivistyskapasiteetin ankarissa ympäristöissä, joissa perinteisten tiivistemateriaalien on vaikea säilyttää suorituskykyä.

1. Muodon vakaus lämpö- ja painekuormituksen alaisena

Vakaan molekyylikoostumuksen tukemana PEEK vastustaa hiipumista huomattavasti. Hehkutuskäsittely poistaa sisäisen jäännösjännityksen, jolloin nämä O-renkaat pitävät tiiviin kosketuksen tiivistepintoja vastaan ​​vaihtelevissa lämpötiloissa ja jatkuvassa paineessa. Laitteiden huoltojaksoja voidaan pidentää huomattavasti.

2. Hyvä yhteensopivuus syövyttävien nesteiden kanssa

Materiaali kestää laajan valikoiman voiteluaineita, jäähdytysnesteitä ja hydraulinesteitä. Se estää turpoamisen, liukenemisen tai haurastumisen altistuessaan miedolle syövyttäville aineille ja sopii staattisiin tiivistyskohtiin kemikaaliputkissa ja nesteenkäsittelyjärjestelmissä.

3. Muodostumisen esto vaihtelevissa lämpötiloissa

PEEK O-renkaat, jotka asennetaan lämmityskammioihin ja laitteistoihin, joissa on usein lämpötilan vaihteluita, eivät pehmene tai muotoudu kuten tavalliset muovit. Alkuperäinen poikkileikkauksen muoto säilyy kuormituksen alaisena, mikä estää tiivistysraon laajenemisen ja jatkuvan vuodon korkeissa staattisissa olosuhteissa.

4. Ultra-low Outgassing Performance

PEEK-pohjahartsi ei sisällä pehmittimiä tai haihtuvia lisäaineita. Haihtuvien aineiden vapautuminen pysyy minimaalisena korkeissa lämpötiloissa, mikä eliminoi hiukkaskontaminaation suljetuissa kammioissa. Tämän ominaisuuden ansiosta PEEK O-renkaita käytetään laajalti puolijohdekiekkojen käsittelylaitteissa, tyhjiöastioissa ja lääketieteellisissä sterilointikoneissa.

Sovellusskenaariot

Jäykiksi tarkkuusstaattisiksi tiivisteiksi luokitellut PEEK O-renkaat erottuvat korkean lämpötilan kestävyydestä, erinomaisesta virumiskestävyydestä, kemiallisesta inertsistä, alhaisesta kaasunpäästöstä ja luontaisesta itsevoitelusta. Ne on ensisijaisesti suunniteltu staattiseen tiivistykseen ja hitaiden lyhytiskujen mikro edestakaisin tiivistykseen, eivätkä ne sovellu korkeataajuisiin pitkän matkan dynaamisiin edestakaisin tiivistyspalveluihin.

Puolijohde- ja tyhjiölaitteet:

Neitsyt-luokan PEEK:ssä on erittäin alhainen haihtuvuus kammion kontaminaation välttämiseksi ja se vastustaa virumisen aiheuttamaa mikrovuotoa pitkäaikaisen tyhjiötoiminnan aikana.

Automaatiolaitteet ja teollisuusrobotit:

Nämä laitteet toimivat kevyellä jatkuvalla liikkeellä ja ajoittaisilla start-stop-jaksoilla, joissa säännöllinen rasvan täyttö on epäkäytännöllistä. PEEKin luonnollinen itsevoiteleva ominaisuus mahdollistaa huoltovapaan käytön.

Uusi energiateollisuus:

Laitteet kohtaavat rajuja lämpötilanvaihteluita ja altistuvat kemiallisille väliaineille; tavalliset muovitiivisteet turpoavat ja hajoavat helposti tällaisissa ympäristöissä.

Ilmailusovellukset:

Se kestää syklisiä lämpötiloja välillä -60 °C - 260 °C ja kestää muodonmuutoksia ja vuotoja toistuvien lämpövaihteluiden keskellä.

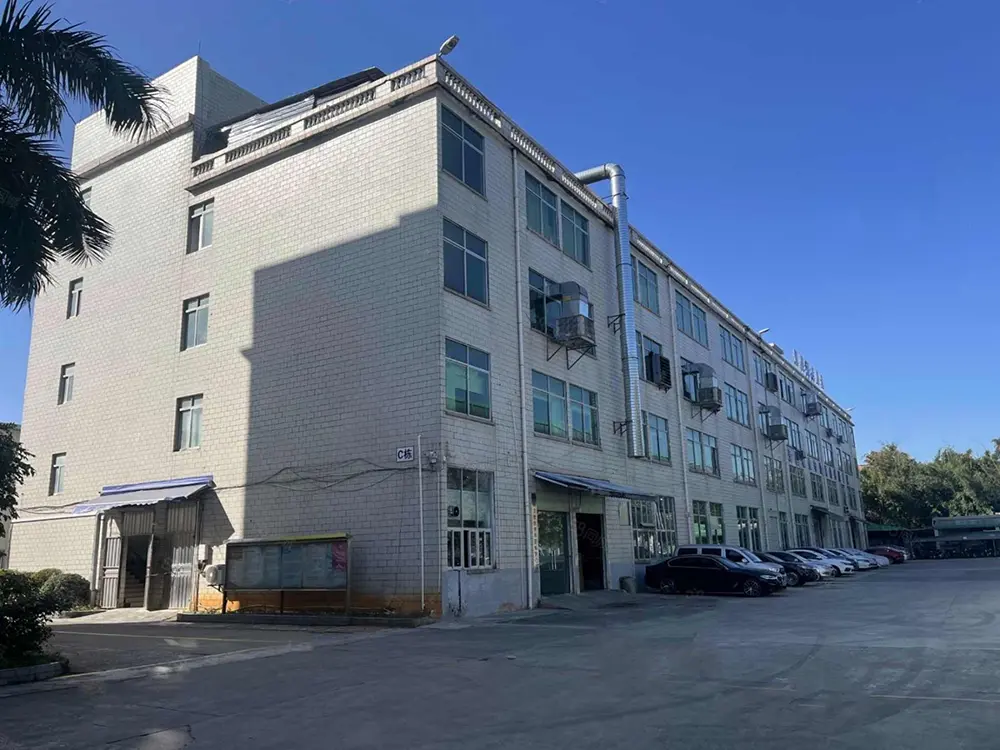

Tietoja tehtaastamme

1. Tuotteen sijoittelu

- Erikoistunut räätälöityihin PEEK O-renkaisiin (jäykät muoviset tiivistyselementit)

- Suunniteltu korkeisiin lämpötiloihin, korkeapaineisiin, tyhjiöihin ja syövyttäviin ympäristöihin

- Korvaa perinteiset kumitiivisteet äärimmäisiin työolosuhteisiin

2. Ydinarvo – ratkaise laitteiden kipukohdat

- Poistaa piilovuodot ja ajoittaiset tiivistysvauriot

- Kestää virumismuodonmuutoksia pitkäaikaisessa korkeassa kuumuudessa

- Vähentää haihtuvien kaasujen poistumista ja hiukkaskontaminaatiota tyhjiössä

- Varmistaa vakaan tiivistyksen kriittisissä laitteissa

3. Materiaalin ja prosessin vaatimustenmukaisuus

- Käyttää vain 100 % neitseellistä PEEK-hartsia

- Ei kierrätettyjä materiaaleja puolijohde-, lääketieteellisiin ja puhtaisiin sovelluksiin

- Materiaalit valitaan työolosuhteiden, tarkkuustarpeiden ja tilausmäärän perusteella

- Alhainen kaasupäästö, ei hiukkasten irtoa, täyttää tiukat puhtausstandardit

4. Mitat ja pinnan laatu

- Valmistettu asiakkaan piirustusten tai standardien mukaan: AS568 / GB/T3452

- Sisähalkaisijan (ID) ja johdon halkaisijan tiukka valvonta

- Kaareva tiivistepinta, jossa ei ole naarmuja, kolhuja, huokosia, halkeamia ja sulkeumia

- Ei purseita, välähdyksiä tai näkyviä työkalun jälkiä

- Muotin jakolinjat sijaitsevat kaukana tiivistysalueista (valetut osat)

5. Vakautta ja stressiä lievittävä hoito

- Pakollinen hehkutus kaikille huippuluokan PEEK O-renkaille

- Poistaa koneistuksen ja muovauksen jäännösjännityksen

- Estää muodonmuutoksia, rakojen suurenemista ja lämpökierron aiheuttamaa vuotoa

- Varmistaa pitkän aikavälin mittavakauden

6. Valmistuskyky

- Omat tarkkuus-CNC-työpajat

- Tukee räätälöintiä piirustusten tai näytteiden avulla

- Pystyy sekä CNC-koneistukseen että tarkkuusruiskuvaluun

- Tasainen laatu pienille erille ja massatuotantoon

7. Tärkeimmät sovellukset

- Puolijohteiden valmistuslaitteet

- Lääketieteelliset laitteet ja sterilointijärjestelmät

- Korkeapainekammiot ja komponentit

- Uudet energia-, kemian- ja tarkkuusinstrumentit

8. Market & Service

- Tuotteita viedään maailmanlaajuisesti

- Palvelee kansainvälisiä asiakkaita huippuluokan laiteteollisuudessa

- Keskity pitkäaikaisiin, vakaisiin ja luotettaviin tiivistyskumppanuuksiin

FAQ

Q1: Kuinka ostajien tulisi valita CNC-koneistettujen ja ruiskuvalettujen PEEK O-renkaiden välillä?

A1: CNC-työstö ei vaadi mukautettuja muotteja ja tarjoaa nopeammat läpimenoajat. Se tukee täysin epästandardeja mukautettuja mittoja ja tarjoaa tiukemman jännityksenhallinnan, joka sopii täydellisesti näytteille, pienille erätilauksille sekä erittäin tarkkoihin tiivistyssovelluksiin puolijohde- ja lääketieteen aloilla. Ruiskupuristus on kustannustehokasta suurten standardikokoisten tilausten yhteydessä, vaikka muottimaksut ovatkin voimassa ja toimitusajat ovat pidemmät. Voit jakaa piirustuksiasi, tilausmääräsi ja työehtosi, ja suosittelemme sopivinta tuotantoratkaisua sen mukaan.

Q2: Onko hehkutuskäsittely pakollinen kaikille PEEK-muovisille O-renkaille?

A2: Hehkutusta suositellaan voimakkaasti tiivisteille, joita käytetään korkeassa lämpötilassa, tyhjiössä tai jatkuvasti paineistetussa ympäristössä. Yleisissä sovelluksissa huoneenlämmössä alhaisella paineella prosessi voidaan jättää pois kustannusten vähentämiseksi arvioiden perusteella.

Q3: Mikä yleensä aiheuttaa jatkuvan vuodon PEEK O-renkailla?

A3: Alla on lueteltu neljä yleistä perimmäistä syytä:

① Urat on suunniteltu sopimaan kumisiin O-renkaisiin, mikä johtaa yhteensopimattomiin puristussuhteisiin;

② Tiivisteet ohittavat hehkutuskäsittelyn ja muuttuvat vähitellen, kun jäännösjännitys vapautuu käyttöolosuhteissa;

③ Tiivistyspinnoilla on näkyviä työkalujälkiä tai purseita;

④ Laitteen urien huono koneistustarkkuus.

Anna ystävällisesti käyttöparametrisi ja urapiirrokset, niin analysoimme ongelman ja ehdotamme kohdennettuja ratkaisuja.

Q4: Voidaanko PEEK O-renkaita käyttää laitteissa, joissa on voimakasta tärinää?

A4: Huolellinen arviointi on tarpeen skenaarioissa, joissa esiintyy jatkuvaa voimakasta iskua ja voimakasta korkeataajuista tärinää. PEEK on erittäin jäykkä mutta silti alhainen joustavuus, joten se toimii parhaiten staattiseen tiivistykseen. Voimakkaasti täristävissä ympäristöissä suosittelemme urarakenteiden optimointia tai täytettyjen modifioitujen PEEK-laatujen tutkimista vaihtoehtoina.
