Ammattimaisena Kiinan toimittajana Ideal Plastic tarjoaa erittäin vakaita, teollisuuslaatuisia PEEK-kiinnittimiä, jotka on räätälöity äärimmäisiin työskentelyolosuhteisiin, joissa perinteiset metallikiinnikkeet eivät toimi vakaasti. Nämä ei-magneettiset, eristävät kiinnikkeet kattavat puhtaat, hiilitäytteiset ja lasitäytteiset PEEK-laadut ja tarjoavat erinomaisen korkeiden lämpötilojen ja korroosionkestävyyden puolijohde-, kemian-, lääketieteellisiin ja uusiin tarkkuusenergialaitteisiin. Yli 14 vuoden teknisen muovin valmistuskokemuksen tukemana tehdas ottaa käyttöön standardoituja CNC-työstö- ja ruiskuvaluprosesseja, ja kaikki tuotteet ovat REACH-standardien mukaisia tarkkuusteollisuuden kokoonpanojen pitkän aikavälin toiminnan vakauden varmistamiseksi.
Tehokkaan teknisten muovien tuotantoon erikoistunut Ideal Plastic, luotettava kiinalainen valmistaja, valmistaa räätälöityjä ja vakiomuotoisia PEEK-kiinnittimiä, jotka korvaavat perinteiset metallikiinnitysratkaisut äärimmäisiin teollisuusympäristöihin. Tavallisista muovikiinnittimistä poiketen PEEK-kiinnitinsarjamme käyttää erittäin puhtaita PEEK-raaka-aineita ja ammattimaisia modifioituja täyttökaavoja, joissa yhdistyvät kypsä ruiskuvalu ja viisiakselinen CNC-tarkkuustyöstötekniikka. Kaikki tuotteet käyvät läpi tiukat tehdastarkastukset ja stressinpoistokäsittelyt, jotka täyttävät täysin DIN- ja ISO-teollisuuden standardit ja ratkaisevat ydinkipukohdat, kuten sähkömagneettiset häiriöt, kemiallinen korroosio ja korkean lämpötilan vanheneminen, joita metallikiinnikkeet kohtaavat tarkkuuslaitteiden käytössä.
| Tuotteen nimi | PEEK Kiinnikkeet |
| Materiaali | Täyttämätön PEEK, hiilitäytetty PEEK, lasitäytetty PEEK |
| Väri | Musta, beige (saatavana mukautettuja värejä) |
| Langan tyyppi | Metrinen, keisarillinen |
| Ulkoisen kierteen tarkkuus | Päävirta käyttää 6 g:n toleranssiluokkaa; 5g-laatua on saatavana erittäin tarkkoihin puolijohdelaitteisiin |
| Sisäisen kierteen tarkkuus | Valtavirta käyttää 6H toleranssiluokkaa; 5H:ta käytetään suureen tarkkuuteen |
| Mitattoleranssi | Vakioosien toleranssi: ±0,05-0,10 mm; Tarkkuus mukautettujen osien toleranssi: ±0,02-0,05 mm |
| Pinnan karheus | Tavalliset teollisuusosat Ra1,6-3,2μm; Puolijohteiden puhdastilalaatu voi saavuttaa Ra≤0,8 μm |
| Metric Stock Specifications | M1.6, M2, M2.5, M3, M4, M5, M6, M8, M10, M12 |
1. Tuotetyypin mukaan: Sisältää PEEK-pultit, PEEK-ruuvit, PEEK-mutterit, täytetyt PEEK-tapit, PEEK-aluslevyt ja PEEK-klipsit, jotka muodostavat täydellisen sarjan muovisia kiinnitysratkaisuja.
2. Ruuvin päätyypin mukaan: Peittävä kantapääruuvit, Torx-ruuvit, kuusiokantapultit, litteät ja upotetut ruuvit erilaisiin kokoonpanotilavaatimuksiin.
3. Hakemusluokan mukaan: Yleinen teollisuuslaatu, puolijohdeluokka ja lääketieteellinen laatu, vastaavat raaka-aine- ja puhtaustarkastukset kullekin luokalle.
PEEK (polyeetteriketoni) tarjoaa perustavanlaatuisen suorituskyvyn perustan PEEK-kiinnittimille, ja sen vakaa molekyylirakenne tuo useita toiminnallisia etuja, joita perinteiset tekniset muovit eivät pysty vastaamaan.
1. Eristys ja sähköeristys: Täyttämätön PEEK on luonnostaan eristävä ja ei-johtava, eristää johtavia polkuja komponenttien ja suojapiirimoduulien välillä.
2. Ei-magneettinen ja magneettikentän häiriösuojaus: PEEK on täysin ei-magneettinen, eikä sitä voida magnetoida tai luoda magneettikenttiä.
3. Kemiallinen korroosionkestävyys: PEEK kestää useimpia liuottimia, heikkoja happoja ja emäksiä sekä monia yleisiä teollisuuskemiallisia liuoksia.
4. Vähäpäästöinen ja puhdas kokoonpano: PEEK-materiaalilla on alhainen kaasupäästö ja vähäinen roskakontaminaatio suljettujen laitekammioiden sisällä.
5. Painonpudotus ja keveys: Ruostumattomasta teräksestä valmistettuihin kiinnikkeisiin verrattuna se vähentää merkittävästi painoa, mikä tekee siitä sopivan ilmailun testauskomponentteihin ja kevyisiin laitekokoonpanoihin.
Nämä yhdistetyt ominaisuudet tekevät kiinnityssarjasta suositellun, kun metalliosat aiheuttavat ei-toivottua johtavuutta, magnetismia tai korroosioriskiä.
PEEK-kierrekiinnittimiä valmistetaan kahdella päälinjalla: CNC-työstöllä ja ruiskuvalulla. PEEK:n korkea sulamispiste ja alhainen lämmönjohtavuus luovat selkeät prosessointirajat näiden kahden menetelmän välille.
Yleisenä prosessina useimmat puolijohde-, lääketieteelliset ja korkean tarkkuuden kiinnityssovellukset käyttävät tangon tai levyn leikkaamista. Muotteja ei tarvita, mikä mahdollistaa prototyyppien valmistuksen, pienten erätuotannon ja epästandardien mukauttamisen. Se tarjoaa luotettavan kierretarkkuuden ja mittojen yhdenmukaisuuden.
CNC-koneistuksen haasteet ovat:
● Täyteainelaatuisten työkalujen kovaa kulumista: Hiilellä ja lasikuitutäytteisellä PEEK:llä on korkea kovuus, mikä johtaa kovametallityökalujen nopeaan kulumiseen leikkaamisen aikana. Tylsytyksen jälkeen työkalu repii kierteen profiilin aiheuttaen purseet ja mikrohalkeamat, joita on vaikea havaita paljaalla silmällä, mutta jotka ovat erittäin alttiita halkeilemaan asennuksen jälkeen. On käytettävä timantti- tai korkealaatuisia kovametallityökaluja, jotka vaativat usein työkalujen vaihtoa ja huoltoa, mikä lisää työstökustannuksia.
● Koneistuksen lämpöjännitys ja jäännösjännityksen riskit: PEEK:n lämmönjohtavuus on huono, mikä vaikeuttaa lämmön hajoamista leikkaamisen aikana. Paikalliset korkeat lämpötilat voivat aiheuttaa materiaalin hajoamista ja valkaisua. Jos jännityksenpoistoa ei tehdä karkean koneistuksen jälkeen, jäännösjännitys jää kappaleen sisään. Säilytyksen ja kuumennuksen jälkeen kierteet muodostuvat ja halkeilevat, mikä johtaa toistuviin puutteisiin teollisuudessa. Stressiongelmat ovat erityisen ilmeisiä pienikokoisissa M2- ja M3-osissa.
● Vaikeus työstää pienikokoisia kierteitä: Micro PEEK -kiinnikkeissä, kuten M2 ja M2.5, on ohuet kierteet ja ne ovat hauraita. Tapit ovat alttiita murtumaan kierteityksen aikana, ja piilotettuja mikrohalkeamia syntyy helposti koneistuksen aikana; tuotto on alhainen, toisin kuin ruostumattomasta teräksestä valmistettujen ruuvien erittäin korkea tuotto.

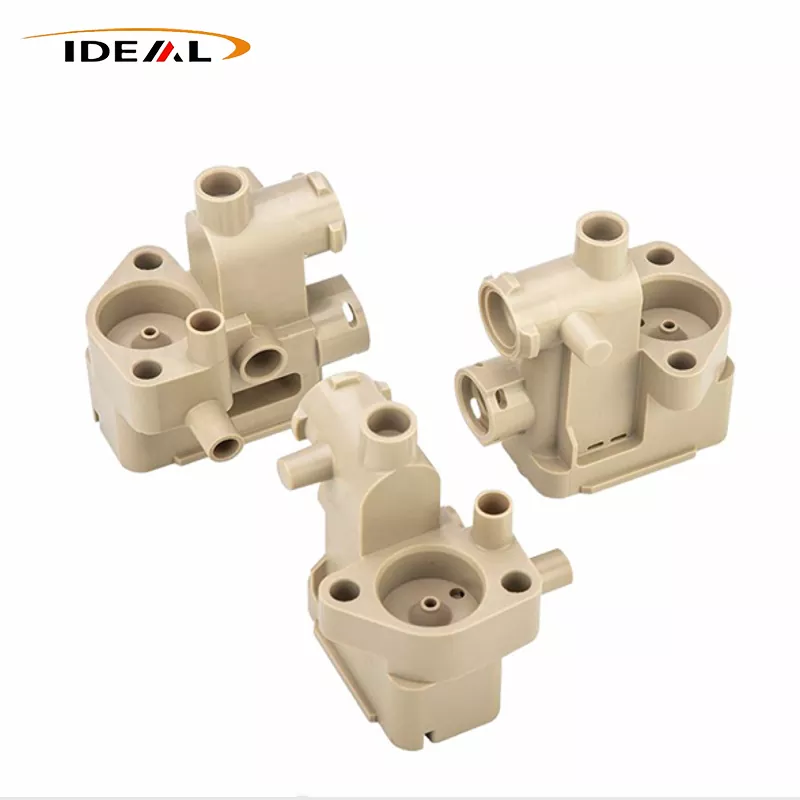

PEEK:n sulamispiste on yli 343 ℃, mikä vaatii erikoistuneita korkean lämpötilan muotteja ja laitteita ruiskuvalua varten. Prosessiikkuna on kapea, ja alkuinvestointi muotteihin on suuri. Korkeat muottisijoitukset ja pitkät muotin avautumisjaksot; rajoitettu kierteen tarkkuus, altis materiaalipulalle ja purseille; suuri virheaste monimutkaisille pään muodoille ja pienikokoisille osille.
Ruiskupuristuksen vaikeus piilee PEEK-sulamispisteessä yli 343 ℃, mikä vaatii korkean lämpötilan tynnyreitä ja muotteja. Riittämätön kuivaus voi aiheuttaa ilmakuplia ja hopearaitoja tuotteen sisällä; riittämätön muotin lämpötila johtaa riittämättömään kiteisyyteen, mikä vähentää merkittävästi lämpötilan kestävyyttä ja virumiskestävyyttä. Ruiskuvaletut kierteet ovat alttiita materiaalipulalle, välähdölle ja purseille, ja luotettavuus on riittämätön korkean tarkkuuden sovelluksissa.
Ideal Plastic ohjaa molempia prosesseja huolellisesti ja valitsee oikean tuotantomenetelmän kunkin tilauksen erämäärän, koon, tarkkuuden ja käyttöasteen perusteella.
Jokainen PEEK-kiinnittimien erä käy läpi määritellyt tehtaan tarkastus- ja valvontavaiheet ennen toimitusta, mikä minimoi huippuluokan laitteiden piilovaurioriskit.
1. Kierteen tarkastus: 100 %:n kierteiden go/no-go-mittareiden tarkastus; go-mittareiden tulee ruuvata sisään tasaisesti ja no-go-mittareiden ei saa kiertää enempää kuin 2 kierrettä; pienille kooille, kuten M2 ja M3, tehdään erityinen seulonta kierteiden ja mikrohalkeamien tarkistamiseksi.
2. Mittatarkastus: Mittaukset suoritetaan huoneenlämpötilassa (20 ℃) lämpölaajenemisen ja -kutistumisen aiheuttamien mittausvirheiden välttämiseksi; kriittiset mitat tarkastetaan jarrusatulalla ja mikrometreillä piirustusten tai standardien mukaisesti; tarkkuusosien näytteistä laaditaan täysimittaiset raportit.
3. Silmämääräinen tarkastus + suurennuslasin näytteenotto: Tarkista osissa halkeamia, lovia, palanutta valkaisua ja purseita; kierteet ja pään urit eivät saa olla kokoon painuneita reunoja ja lohkeilevia kulmia; täyteainekomponentit tulee tarkistaa täyteaineen agglomeroitumisen ja ulkonemien varalta.
4. Tuhoavan näytteenoton todentaminen (korkean riskin tekniset tiedot): Pienistä eristä, kuten M2/M2.5, otetaan näytteitä vääntömomenttia tuhoavaan testaukseen, jotta varmistetaan kierteen kestävyys tuhoavia voimia vastaan ja tunnistetaan etukäteen mahdolliset piilevät halkeamisriskit.
5. Puhtauden valvonta (puolijohdeluokka): Ultraäänipuhdistus leikkausjätteen mikrohiukkasten poistamiseksi; puhdas, antistaattinen pakkaus sekundaarikontaminaation estämiseksi.
Nämä monivaiheiset tarkastukset auttavat asiakkaita välttämään yleisiä laatuongelmia, joita löytyy markkinoilla olevista edullisista vaihtoehdoista.
Kiinnittimien valmistukseen käytetään monia korkean suorituskyvyn kestomuoveja. Oikean polymeerin valinta edellyttää lämpötilan kestävyyden, virumiskyvyn, haurauden ja kemiallisen yhteensopivuuden tasapainottamista kohdekokoonpanolle.
| Materiaali | Keskeiset vahvuudet | Päärajoitukset | Tyypillinen sovellus |
| KURKISTAA | Tasapainoinen sitkeys, alhainen kaasuntuotto, laaja kemikaalinkestävyys, hehkutettava jännityksenhallinta | Korkeat raaka-ainekustannukset, viruminen yli Tg 143℃, rajoitettu vahvoja hapettimia vastaan | Puolijohdetyhjiö, lääketieteellinen MRI, kemialliset korroosioympäristöt |
| PI | Erittäin korkean lämpötilan kestävyys, alhainen tyhjiökaasun poisto | Erittäin hauraat kierteet, vaikea koota uudelleen, korkea työstövaikeus | Staattiset erittäin korkean lämpötilan valaisimet minimaalisella purkamisella |
| PAI | Korkea jäykkyys, hyvä kulutuskestävyys, vakaa korotetussa lämpötilassa | Korkeampi hauraus kuin PEEK, korkea kosteuden imeytyminen, jännityshalkeiluriski tietyissä väliaineissa | Korkean lämpötilan staattinen kulutusta kestävä kiinnitys |
| PPSU | Suuri iskunkestävyys, toistuva höyrysterilointi saatavilla | Pienempi pitkäaikaisen lämmönkestävyys, rajoitettu liuottimen kestävyys, korkeampi kaasunpäästö | Lääketieteellisten ja elintarvikelaitteiden kiinnitys |
| PPS | Halvemmat kustannukset, hyvä palonesto ja hydrolyysin kestävyys | Hauraat langat, huono virumisvastus, ei sovellu tyhjiölaadulle | Keskilämpötilan staattinen eristyskiinnitys rajoitetulla budjetilla |
| PEI | UL94 V0, hyvä mittapysyvyys, helpompi ruiskupuristus | Ei-kiteinen, kohtalainen kemiallinen kestävyys, suurempi tyhjiösaostus | Elektroninen ja yleinen lääketieteellinen eristyskiinnitys |
Yksikään materiaali ei sovellu kaikkiin käyttötarkoituksiin. Vertailutaulukko auttaa insinöörejä rajaamaan materiaalivaihtoehtoja nopeasti käyttölämpötilan, tyhjiövaatimusten, kemikaalien altistuksen ja huoltotiheyden mukaan.
Tapaus 1: M3 CF PEEK -ruuvien erämurtuminen puolijohdetyhjökammioissa
Oire: Kaikki ruuvit läpäisivät kokoonpanotestauksen, mutta alkoivat halkeilla 50 korkean lämpötilan syklin jälkeen.
Perimmäinen syy: Suora viimeistely CNC-rouhinnan jälkeen, välihehkutuksen väliin jääminen, mikä johtaa jäännösleikkausjännitykseen ja yhdistettyyn jännityksen vapautumiseen lämpösyklistä.
Ratkaisu: Toteuta pakotettu rouhinta, hehkutus ja viimeistelyprosessi.
Tapaus 2: Pitkäaikainen löystyminen kemiallisissa laitteissa, ei näkyviä murtumia
Oire: Asennusvääntömomentti oli paikallaan, ei murtumia, mutta esijännitys pieneni jatkuvasti lämpötilasyklin jälkeen.
Perimmäinen syy: Käyttölämpötila ylitti Tg (143 ℃), mikä johti virumisen ja lämpölaajenemisen yhteensopimattomuuteen jatkuvassa kuormituksessa.
Ratkaisu: Vaihda GF PEEK -laatuun, lisää PEEK aluslevyt ja suorita säännöllinen uudelleenkiristys.
Tapaus 3: Ruiskupuristetut PEEK-ruuvit ehjät huoneenlämmössä, nopea kierteiden kuorinta korkeissa lämpötiloissa
Ilmiö: Läpäisee huoneenlämpötilatestin, mutta langat epäonnistuvat nopeasti 180 ℃:ssa.
Perimmäinen syy: Riittämätön muotin lämpötila, alhainen kiteisyys ja riittämätön virumisvastus korkeissa lämpötiloissa.
Ratkaisu: Vaihda tilalle CNC-koneistettu ja hehkutettu versio.
Nämä käytännön esimerkit osoittavat, että ostopäätösten ei pitäisi perustua pelkästään hintaan, vaan myös täydelliseen prosessinhallintaan, mukaan lukien hehkutus ja kiteisyyden hallinta.
A1: Löystymisvaara on pieni. PEEK:llä on suurempi lämpölaajenemiskerroin kuin metallilla, ja vuorottelevat kuumat ja kylmät lämpötilat vähentävät esijännitystä, jota voidaan kompensoida aluslevyillä ja kiristää säännöllisesti.
A2: Täysin tuettu. Erikoisten kierrevälien, pään muotojen, askelmien ja epäsäännöllisten rakenteiden räätälöinti asiakkaan 2D/3D-piirustusten perusteella on mahdollista ilman muottien valmistusta.
A3: Normaaleissa käyttöolosuhteissa huoneenlämmössä ne voivat kestää lähes rajattoman ajan. Korkeissa lämpötiloissa, syövyttävissä ja dynaamisissa tärinäolosuhteissa käyttöikä riippuu materiaalin valinnasta ja kokoonpanon vääntömomentista. Oikealla valinnalla voidaan varmistaa kestävyys koko laitteen elinkaaren ajan.
A4: Täyttämätön PEEK ≥1,5D; CF PEEK ≥2D (D = kierteen nimellishalkaisija). Hienokierteisiä PEEK-kiinnittimiä ei suositella niiden alhaisen leikkauslujuuden vuoksi.
A5: Ei sovellu raskaan iskun aiheuttamiin primäärikuormitusta kantaviin rakenteisiin, voimakkaasti hapettaviin happoympäristöihin tai sovelluksiin, jotka vaativat erittäin suurta esikiristysvoimaa. Mekaaninen lujuus on pienempi kuin metallikiinnittimien.
