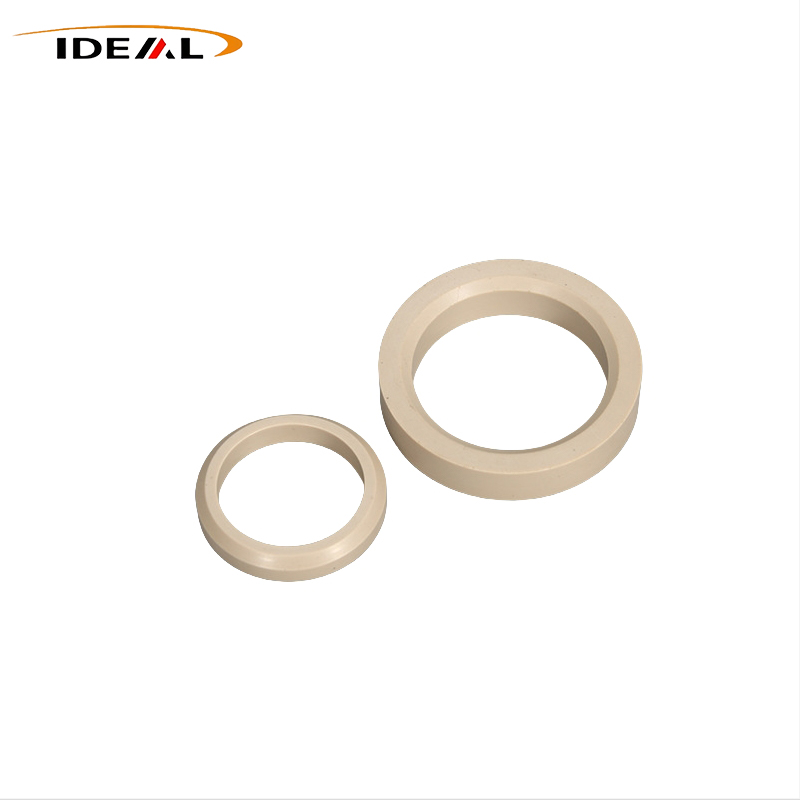

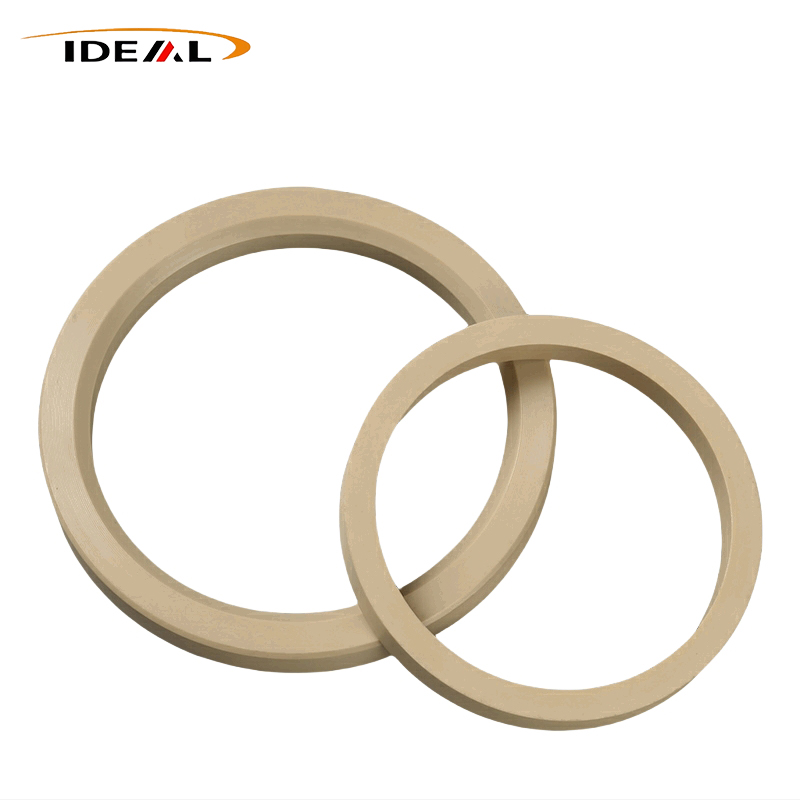

PEEK-varmistusrenkaat

Ihanteellinen muovion PEEK-vararenkaiden valmistaja. Tuotteet ovat jäykkiä lisäsuojakomponentteja, jotka on erityisesti suunniteltu korkeapainetiivistysjärjestelmiin. Ne on aina koottu joustavilla O-renkailla sen sijaan, että ne toimisivat itsenäisesti. Jäykänä suojaesteenä ne estävät tehokkaasti O-renkaita puristumasta kokoonpanoaukoihin äärimmäisen paineen alaisena, mikä estää leikkausvaurioita ja tiivistysvaurioita. Tämä parantaa merkittävästi koko tiivistekokoonpanon paineenkestoa ja yleistä käyttöikää, mikä tekee niistä välttämättömiä lisävarusteita huippuluokan teollisiin tarkkuustiivistyslaitteisiin.

Toimintaperiaate ja yhteensopivuussäännöt

1 Itsenäinen toiminnallinen osasto

2 yhteensopivaa O-rengasmateriaalia

• Perinteiset työolosuhteet: Yhdistetty NBR-, EPDM- ja tavallisten kumisten O-renkaiden kanssa
• Korkeapaine- ja kemialliset korroosioolosuhteet: Suosi FKM- tai FFKM-O-renkaita
• Pehmeät kumitiivisteet (FFKM / Silikoni): Ne ovat pakollisia, koska näillä materiaaleilla on huono pursotuskyky ja ne vaurioituvat helposti paineen alaisena

3 Asennusohjeet

• Yksisuuntainen paine: Asenna yksi PEEK-varmistusrengas O-renkaan korkeapainepuolelle
• Kaksisuuntainen paine: Asenna yksi tukirengas O-renkaan molemmille puolille kaksipuolista suojaa varten
• Matalapaineen tavalliset skenaariot: Useiden tukirenkaiden pinoamista ei suositella, mikä lisää kokoonpanokitkaa ja aiheuttaa asennuksen tukkeutumista

Rakennesuunnittelu ja mittaominaisuudet

• Mittatoleranssisuunnittelu: Sisähalkaisija on hieman suurempi kuin akselin halkaisija; ulkohalkaisija on hieman pienempi kuin ontelon reikä, mikä varmistaa tasaisen uran sovituksen ilman juuttumista tai pitkäaikaista kitkaa
• Reunojen käsittely: Sisä- ja ulkoreunat on viistetty terävien kulmien poistamiseksi, mikä estää O-renkaan naarmuuntumisen asennuksen aikana ja vähentää tarttumisongelmia

Yleiset rakennetyypit

• Kiinteät päättömät renkaat: Suurin jäykkyys ja muodonmuutoskestävyys, sopii erittäin korkeapaineisiin työolosuhteisiin
• Bias-leikatut halkaistut renkaat: Helppo asentaa ja purkaa paikan päällä, ihanteellinen laitteille, jotka vaativat usein huoltoa
• Porrastetut tukirenkaat: Räätälöity erikoisrakenne epätyypillisiin uriin ja yksilöllisiin tiivistysskenaarioihin

Valmistusprosessit ja prosessinhallinta

1 Yleiset tuotevirheet ja syyt

• Vääntyminen ja huono tasaisuus: Syynä liiallisesta CNC-leikkauslämmöstä, jäykästä puristusmuodonmuutoksesta tai epävakaasta ruiskutuspakkauspaineesta ja nopeasta jäähdytyksestä
• Mitat poikkeavat toleranssista: Johtuu kuluneista leikkaustyökaluista, viallisista kiinnikkeistä tai riittämättömästä kutistumisen kompensoinnista valun aikana
• Ovaliteetti ja huono ympyrämäisyys: Syntyy ohutseinäisten työkappaleiden puristamalla muodonmuutoksia, purkamalla vääntöä tai epätasaista muotin jäähdytystä

2 Prosessin optimointiratkaisut

• CNC-työstön optimointi: Käytä ammattimaisia ​​kovametallileikkaustyökaluja, vähennä syöttönopeutta leikkauslämmön säätämiseksi ja käytä räätälöityjä joustavia kiinnikkeitä välttääksesi ohutseinämäisen kiristyksen muodonmuutoksia
• Ruiskupuristuksen optimointi: Stabiloi tarkasti sulamislämpötila, muotin lämpötila ja pakkauspaine; Ota käyttöön asteittainen hidas jäähdytys ja estää nopea vesijäähdytys jäännösjännityksen vähentämiseksi

3 Prosessisovellusskenaariot

• Tarkkuus CNC-työstö: Soveltuu prototyyppinäytteisiin, pienten erien räätälöintiin, ei-standardikokoihin ja jaetuille vararenkaille. Kiinteät CNC-renkaat ovat ensimmäinen valinta korkeapainelaitteille, jotka välttävät tehokkaasti valettujen tuotteiden hitsauslinjaviat
• Korkean lämpötilan ruiskuvalu: Soveltuu tavallisten kiinteiden renkaiden massatuotantoon, korkea tuotantotehokkuus ja vakaa eräkonsistenssi

Ydinmuistutus: Tuotantoprosessista riippumatta jännityksenpoistohehkutus on välttämätöntä polyeetterieetteriketonivarmistusrenkaiden pitkän aikavälin mittojen stabiiliuden ja vääntymisen eston varmistamiseksi äärimmäisissä työympäristöissä.

Tuotteen ominaisuudet

Nämä renkaat toimivat jäykinä suulakepuristusta estävänä vahvikepalana, joka on erityisesti suunniteltu korkeapainetiivistysjärjestelyihin. Ne hyödyntävät PEEK-polymeerin poikkeuksellisia fyysisiä etuja suojaamaan primäärisiä elastisia tiivisteitä, kuten O-renkaita, puristusvaurioilta.

1. Pursotussuojaus äärimmäisissä kuormituksissa

PEEK:llä on erinomainen virumisenestokyky. Pysyvää muodonmuutosta tuskin tapahtuu jatkuvassa raskaassa puristuksessa. Jopa äärimmäisessä paineessa ja korkeissa lämpötiloissa renkaat säilyttävät geometrian ja suojaavat jatkuvasti O-renkaita, mikä ylläpitää luotettavaa suulakepuristussuorituskykyä pitkien jaksojen aikana.

2. Ennustettava lämpöstabiilisuus

Korkeiden ja matalien lämpötilojen välillä tapahtuu toistuvia muutoksia, ja polyeetterieetteriketonivarmistusrenkaissa on tasainen lämpölaajenemiskäyttäytyminen ilman ilmeistä vääristymistä. Materiaali pysyy sitkeänä alhaisissa lämpötiloissa ja kestää pehmenemistä lämmön vaikutuksesta pitääkseen koko tiivistekokoonpanon toimivana.

3. Kosteuttamaton mittavakaus

Vahva rakenteellinen jäykkyys takaa luotettavan puristuskestävyyden. Poiketen nailonvaihtoehdoista, PEEK imee mitättömän paljon kosteutta. Vesikosketus ei laukaise turpoamista, joten kokoonpanon jumiutumis- ja mittapoikkeamisriskit eliminoituvat kokonaan.

4. Matalakitkainen pinta Motion Seals

Luontainen kiinteä itsevoitelu tuo alhaisen kitkakertoimen. Edestakaisessa ja pyörivässä tiivistejärjestelmässä kitka tukirenkaan, O-renkaan ja metalliuran välillä on vähäistä. Lisärasva on tarpeetonta, ja se sopii puhtaisiin öljyttömiin tuotantoympäristöihin.

5. Korkean pulssin paineenkestävyys

Vankka mekaaninen lujuus mahdollistaa PEEKin kestämään syklisiä painepiikkejä ja toistuvia iskukuormituksia. Halkeamien muodostumista ja murtumista tapahtuu harvoin jatkuvien korkeapainepulssien alla, joten ne sopivat hydraulisylintereihin ja pulssipainekoneisiin.

Sovellusskenaariot

Korkeapainetiivistysrakenteiden yhteensopivina suojavarusteina nämä renkaat on suunniteltu pääasiassa ratkaisemaan O-rengasvauriot, jotka aiheutuvat puristamisesta voimakkaassa paineessa. Ne toimivat erityisen hyvin ankarissa ympäristöissä, joissa on korkea kuumuus, äärimmäinen paine, kemiallinen korroosio ja vaihtelevat painekuormitukset – olosuhteissa, joissa tavalliset PTFE- tai nylon-varmistusrenkaat hajoavat ennenaikaisesti.

Hydrauliset ja nestevoimakoneet

Kaivolaitteet öljyn ja kaasun energian etsintään

Puolijohteiden tyhjiökäsittelyjärjestelmät

Lentokoneen komponentit

Kemiallisten nesteiden käsittelylaitteet

Tarkat korkeapaineiset lääketieteelliset instrumentit

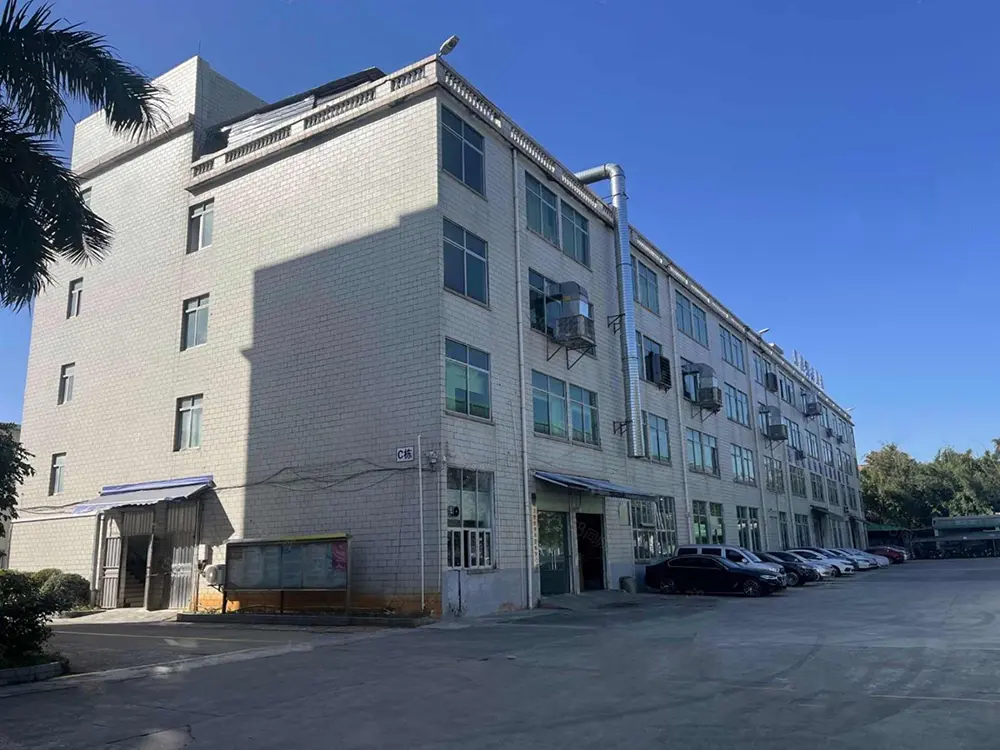

Tehdasedut

Olemme ammattimainen valmistaja, joka on keskittynyt yksinomaan korkean suorituskyvyn PEEK-varmistusrenkaiden tuotantoon. Tunnistamme syvästi korkeapainetiivistysskenaarioissa vallitsevat kipukohdat, jotka vaikeuttavat useimpia loppukäyttäjiä:

- O-renkaan ekstruusiovika jatkuvassa korkeassa paineessa

- Kylmävirtauksen muodonmuutos ja tukirenkaiden pysyvä vääntyminen

- Tuotteen vääntyminen ja järjestelmävuoto kenttäasennuksen jälkeen

Useimmat valtavirran PEEK-varmistusrenkaiden toimittajat varmistavat, että tuotteet täyttävät vain perusulkonäkö- ja mittastandardit huoneenlämpötilassa, mutta jättävät suurelta osin huomiotta sisäisen jäännösjännityksen hallinnan. Tällaiset tuotteet läpäisevät helposti rutiininomaiset huonelämpötilatarkastukset, mutta epäonnistuvat nopeasti äärimmäisen korkean lämpötilan ja korkean paineen yhteydessä. Tämä johtaa väistämättä:

- Odottamattomat ja suunnittelemattomat laitteiden seisokit

- Toistuva osien vaihto ja jyrkästi kohonneet huoltokustannukset

- Hydraulisten ja nestetiivistysjärjestelmien epävakaa toiminta

Tämän alan yleisen puutteen ratkaisemiseksi otamme jännityksenpoistohehkutuksen pakolliseksi ydintuotantoprosessiksi, mikä erottaa tuotteemme tavallisista vastineista. Kaikki tuotteemme, olivatpa ne tarkkoja CNC-koneistettuja tai korkean lämpötilan ruiskuvalettuja, käyttävät standardoituja tuotantomenetelmiä:

- Tiukka segmentoitu lämpötilaohjattu hehkutus: eliminoi koneistuksen ja muovauksen aikana syntyvän sisäisen jäännösjännityksen

- Maksimoitu jännityksen vapautuminen: Välttää asennuksen jälkeisen muodonmuutoksen ankarissa työolosuhteissa

- Vakaa kokonaissuorituskyky: Takaa tasaisen tasaisuuden ja tarkan mittavakauden todellisissa korkeissa lämpötiloissa ja korkeapaineisissa käyttöympäristöissä

Tarjoamme täyden valikoiman muokattavissa olevia polyeetteriketonivarmistusrenkaita erilaisilla eritelmillä, jotka kattavat yleisimmät mallit ja yksilölliset ratkaisut:

- Tuotetyypit: Kiinteät päättömät renkaat, esileikatut jaetut renkaat ja mukautetut porrastetut renkaat

- Vakiotiedot: Täysikokoiset AS568- ja ISO3601-standardien mukaiset

- Räätälöintipalvelu: Täysin räätälöidyt tuotteet asiakkaiden ainutlaatuisten teknisten piirustusten mukaan

- Raaka-ainevaihtoehdot: maahantuotu ja kotimainen täyttämätön puhdas PEEK, hiilikuitutäytteinen PEEK lisää lujuutta ja kulutuskestävyyttä

Monipuolisia polyeetterieetteriketonivarmistusrenkaitamme käytetään laajalti erilaisissa äärimmäisissä työskenaarioissa, mukaan lukien puolijohdelaitteet, porausreikien öljy- ja kaasulaitokset, korkeapaineiset hydraulijärjestelmät, uudet energialaitteet ja kemialliset käsittelykoneet, jotka täyttävät erilaiset tiukat käyttövaatimukset.

Korkeapaineisten PEEK-tiivistysapukomponenttien luotettavana toimittajana GuangZhou Ideal on erikoistunut valmistamaan korkealaatuisia tukirenkaita, jotka estävät tehokkaasti elastisen tiivisteen pursottamisen hydrauli- ja nestejärjestelmissä. Keskeiset etumme on tiivistetty seuraavasti:

- Ammattimainen tekninen tuki: Aikuinen T&K- ja tuotantotiimi, joka tukee räätälöityjä mittoja ja muokattuja materiaalikaavoja

- Skenaariolähtöinen räätälöinti: Optimoi tuotteita erilaisiin äärimmäisiin paine- ja lämpötilatyöympäristöihin

- Maailmanlaajuinen palvelukattavuus: Pitkäaikaisia ​​yhteistyöasiakkaita ovat hydraulisylinterien valmistajat, nesteventtiiliyritykset ja offshore-tekniikan laitteiden toimittajat useissa maissa ja alueilla

FAQ

Q1: Voivatko PEEK-vararenkaat korvata O-renkaat kokonaan?

A1: Ei todellakaan. O-renkaat tarjoavat elastisen palautumisen tiivistysvaikutuksia varten, kun taas polyeetterieetteriketonivarmistusrenkaat tarjoavat vain pursotusta estävän suojan. Molemmat osat on asennettava yhteensopivana sarjana.

Kysymys 2: Kuinka valita jaettujen vararenkaiden ja kiinteiden loputtomien vararenkaiden välillä?

A2: Kiinteät päättömät renkaat ovat ylivoimaisia ​​jäykkyys ja paljon parempi suorituskyky äärimmäisessä paineessa. Jaetut versiot mahdollistavat vaivattoman asennuksen tiivisteen uriin, sovitusrakenteisiin, jotka vaativat usein purkamista ja uudelleen kokoamista. Niiden maksimipaineluokitus on hieman matalampi verrattuna kiinteisiin malleihin.

Q3: Mitä etuja polyeetteriketonivarmistusrenkailla on PTFE-vaihtoehtoihin verrattuna?

A3: PEEK tarjoaa korkeamman jäykkyyden sekä huomattavasti paremman ryömintä- ja kylmävirtauksenkestävyyden. Se kestää muodonmuutoksia ja ennenaikaisia ​​vikoja korkeassa lämpötilassa ja korkeassa paineessa paljon paremmin kuin PTFE. PTFE on pehmeämpi ja kustannustehokkaampi vain perus-matalapaineisiin työolosuhteisiin.

Kysymys 4: Onko kahden vararenkaan pari pakollinen kaksisuuntaisissa painesovelluksissa?

A4: Kyllä. Paine vaihtuu jatkuvasti molemmin puolin kaksisuuntaisissa työoloissa. O-rengas tarvitsee jäykän tukisuojan kahdelta puolelta. Yksipuolinen asennus johtaa tiivisteen vaurioitumiseen, kun paine vaihtuu.

Kysymys 5: Polyeetterieetteriketoni-varmistusrenkaat näyttävät visuaalisesti ehjiltä, ​​mutta ne toimivat väärin asennuksen jälkeen. Mikä aiheuttaa tämän ongelman?

A5: Yleisin syy on riittämätön sisäisen jäännösjännityksen poistaminen. Kun laite lämpenee ja kestää painetta, renkaat vääntyvät muotonsa luoden pieniä rakoja. O-renkaat puristuvat sitten näiden rakojen läpi ja saavat peruuttamattomia vaurioita.

Kysymys 6: Kuinka voimme pienentää korkeapainetiivistysprojektien vikariskiä?

A6: Priorisoi kiinteät, loputtomat polyeetterieetteriketoni-varmistusrenkaat, jotka on valmistettu CNC-työstyksellä. Tämä välttää haittoja, mukaan lukien halkeamat rakenteet ja hitsauslinjan viat ruiskuvalusta. Varmista sillä välin, että toimittaja ottaa käyttöön standardoituja hehkutuksen jännityksenpoistomenetelmiä.

Kysymys 7: Miksi puolijohdelaitokset suosivat polyeetteriketonivarmistusrenkaita PTFE-versioiden sijaan?

A7: Monet puolijohdeprosessit toimivat korkeassa paineessa, jossa FFKM O-renkaat ovat alttiita puristusvaurioille. PEEK tarjoaa vahvemman virumisenestokyvyn. Lisäksi puhtaat PEEK-laadut tuottavat minimaalisen materiaalin poistumisen, mikä täyttää prosessikammioiden tiukat puhtausvaatimukset.
