Tavallinen täyttämätön polyeetterieetteriketoni (PEEK) kestää äärimmäistä lämpöä paremmin kuin melkein mikään muu tekninen muovi. Se muuttuu mekaanisen kuormituksen hetkellä. Jatkuvassa yli 150 °C:n lämpötiloissa täyttämätön PEEK-komponentti, joka on alttiina jatkuvalle fyysiselle paineelle, alkaa hiipiä, vääntyä ja lopulta menettää mittatoleranssinsa. Korjaat tämän muuttamalla polymeerin rakennematriisia.

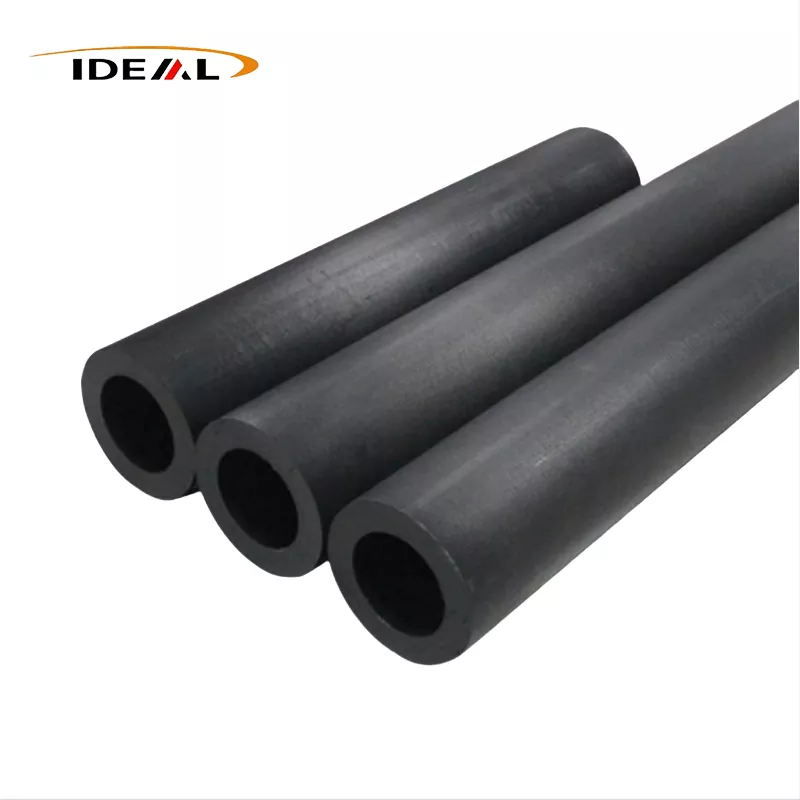

Kun pohjahartsiin yhdistetään 30 % lyhyttä hiilikuitua, materiaalin fyysiset rajoitukset muuttuvat dramaattisesti. Sisäinen hiiliverkosto toimii jäykkänä runkona, joka vastustaa polymeeriketjun liikettä. Tämä nostaa lämpövääristymän lämpötilan (HDT) yli 315 °C:n. Se moninkertaistaa kimmomoduulin, vähentää rajusti lämpölaajenemiskerrointa ja luo kulutuspinnan, joka kestää suuruusluokittain normaalia PEEK-arvoa. Jos sovellukseesi liittyy suurta kitkaa, mekaanista rasitusta ja aggressiivista lämpöä,Hiilikuituvahvistetut PEEK-putkettarjoavat rakenteellista vakautta, jota puhtailta polymeereiltä puuttuu.
Teknisiä vikoja korkeissa lämpötiloissa tapahtuu harvoin, koska materiaali sulaa yhtäkkiä. Ne tapahtuvat, koska materiaali antaa hitaasti periksi. Lämpömuodonmuutos on asteittainen hiipivä prosessi, jossa lämmön ja paineen yhdistelmä pakottaa polymeerin pois aiotusta muodosta. Tarkkuussovelluksissa vain muutaman sadasosan millimetrin mittasiirtymää ei voi erottaa komponenttien täydellisestä rikkoutumisesta.
Harkitse tavallista PEEK-holkkilaakeria, joka toimii nopealla pumpulla 200 °C:ssa. Ympäristön lämpötila on selvästi alle PEEK:n sulamispisteen 343°C, mutta paikallinen kitkalämpö nostaa pintalämpötilaa korkeammalle. Kun materiaali pehmenee hieman, pyörivän akselin mekaaninen kuormitus puristaa laakeriseinää. Sisähalkaisija laajenee. Akseli alkaa täristä. Tärinä lisää kitkaa, mikä tuottaa enemmän lämpöä, mikä kiihdyttää muodonmuutosta, kunnes järjestelmä tarttuu kokonaan kiinni.
Tämä tarkka vikatila vaivaa nesteen reitityslinjoja, eristäviä holkkeja ja kantavia sylintereitä raskaassa teollisuudessa. Ostajat erehtyvät usein perimmäisen syyn olettaen, että muovi ei yksinkertaisesti kestäisi lämpötilaa. Varsinainen ongelma on puristuslujuuden puute kyseisessä lämpötilassa. Kun määrität putken korkean kuormituksen ja korkean lämmön ympäristöön, materiaalin perussulamispisteeseen luottaminen on kallis virhe. Sinun on arvioitava lämmön vääristymän lämpötila kuormituksen alaisena. Täyttämättömät muovit laajenevat kuumennettaessa isotrooppisesti – kaikkiin suuntiin yhtäläisesti. Ilman vahvistusainetta, joka lukitsee geometrian paikalleen, tiukkojen toleranssien pitäminen dynaamisessa lämpöympäristössä on fyysisesti mahdotonta.
30 % lyhyen hiilikuidun lisääminen PEEK-matriisiin muuttaa olennaisesti tapaa, jolla materiaali imee ja jakaa mekaanista energiaa. Hiilikuidut ovat paljon jäykempiä ja vahvempia kuin ympäröivä polymeeri. Kun kuormitetaan 30 % hiilellä täytettyyn PEEK-putkeen, jännitys siirtyy suhteellisen pehmeästä muovimatriisista suoraan jäykille hiilikuiduille.
Tämä jännityksensiirto on se, mikä ohjaa materiaalin ylivoimaista kimmokerrointa ja korkeampaa mekaanista lujuutta. Kuidut estävät fyysisesti polymeeriketjuja liukumasta toistensa ohi. Koska hiili ei laajene samalla nopeudella kuin muovi kuumennettaessa, se toimii sisäisenä rajoitteena. Lineaarinen lämpölaajenemiskerroin laskee merkittävästi, mikä tarkoittaa, että koneistettu holkki säilyttää sisä- ja ulkohalkaisijansa, vaikka käyttölämpötila vaihtelee hurjasti.
Hiilen lisääminen muuttaa myös materiaalin tribologisia ominaisuuksia. Kun verrataan CF PEEK:n ja PEEK-standardin kulumisnopeutta, vahvistettu versio toimii poikkeuksellisen hyvin korkean paineen ja nopeuden (PV) olosuhteissa. Liukulaakeri- tai holkkisovelluksessa hiilikuidut istuvat kulumisrajapinnassa. Ne kantavat suurimman osan kitkakuormituksesta, estäen pehmeämpää polymeeriä repeytymästä tai tarttumasta yhteen metallipintaan. Tämä erinomainen kulutuskestävyys tekee siitä oletusvaihtoehdon korkeakitkaisille liikkuville osille.
Tämä rakenteellinen jäykkyys tuo kuitenkin tarvittavia kompromisseja valmistukseen. CF30 PEEK on huomattavasti kovempi ja hankaavampi kuin tavallinen PEEK. Se vaatii erikoistyökaluja ja jäykkiä CNC-työstökeskuksia käsitelläkseen tarkasti. Koska materiaali on jäykempää, se on myös hauraampaa; se ei siedä suuria iskukuormia eikä täyttämätöntä polymeeriä. Tarkkojen geometrioiden saavuttaminen vaatii asiantuntevaa käsittelyä. GuangZhou Ideal valmistaa näitä putkia ±0,02 mm:n erityisillä toleransseilla ja tarjoaa seinämänpaksuudet 3 mm:n ja 100 mm:n välillä, mikä varmistaa, että jopa paksuseinäiset, korkean puristuslujuuden PEEK-sylinterit täyttävät tarkat tekniset vaatimukset ilman sisäisiä aukkoja tai jännitysmurtumia.
Insinöörit eivät määritä oletusarvoisesti hiilivahvistettua PEEK:ia. Materiaali on kallista ja vaatii tarkkaa koneistusta. Se on valittu erityisesti korvaamaan materiaaleja, jotka ovat viallisia, liian raskaita tai sähkömagneettisesti yhteensopimattomia käyttöympäristön kanssa. Kaksi yleisintä korvauspolkua ovat raskasmetallien korvaaminen lentolaitteistossa ja eristävän muovin korvaaminen herkän elektroniikan valmistuksessa.
Jokaisesta lentokoneen tai avaruusaluksen massagrammasta seuraa polttoainerangaistus. Ilmailu- ja avaruusinsinöörit etsivät vuosikymmeniä tapoja vetää painoa pois rungosta rakenteellista eheyttä tinkimättä. Historiallisesti korroosiota aiheuttaville lentonesteille, korkealle tärinälle ja moottorin lämmölle altistuneet osat valmistettiin titaanista tai ruostumattomasta teräksestä. Nykyään ilmailu-avaruusluokan hiilikuitu PEEK korvaa nopeasti metallin kiinnikkeissä, nestelinjoissa ja rakenneholkeissa.
Tätä korvaamista ohjaava matematiikka on yksinkertaista. Titaanin ominaispaino on noin 4,5 g/cm³. Hiilivahvisteisen PEEK:n ominaispaino on noin 1,4 g/cm³. Metalliputken vaihtaminen hiilivahvisteiseen muoviputkeen vähentää painoa välittömästi lähes 70 %. Vaikka CF PEEK ei voi vastata titaanin absoluuttista vetolujuutta, se ylittää usein sovelluksen erityiset lujuusvaatimukset. Jos komponentti on ylisuunniteltu metalliin yksinkertaisesti kestämään käyttölämpötilaa, vaihtaminen korkean lämpötilan polymeeriin poistaa tarpeettoman massan.
Painon lisäksi CF PEEK eliminoi galvaanisen korroosion kokonaan. Kun eri metallit koskettavat kosteassa ympäristössä, toinen syövyttää toista. Muovi katkaisee tämän sähköpiirin. Tämä tekee koneistetuista hiilikuitu-PEEK-holkeista erittäin arvokkaita eristyselementtinä ja suojaavina reititysputkina monimutkaisissa ilmailu- ja avaruuskokoonpanoissa, joissa useat metallityypit ovat vuorovaikutuksessa.
Puolijohdeteollisuus noudattaa nollatoleranssia sekä hiukkaskontaminaation että sähköstaattisen purkauksen (ESD) suhteen. Erittäin puhtaiden kemikaalien, deionisoidun veden tai prosessikaasujen siirtäminen tehtaan läpi vaatii putkia, jotka eivät hajoa, huuhto ioneja tai muodosta staattista varausta. Unfilled PEEK on loistava kemiallinen eriste, mutta se on myös tehokas sähköeriste. Kun nesteet syöksyvät täyttämättömän muoviputken läpi, ne synnyttävät tribosähkövarausta. Ilman polkua maahan tämä staattinen sähkö kerääntyy, kunnes se kaaree ja tuhoaa välittömästi tuhansien dollarien arvoisia mikrosiruja.
30 % hiilikuitutäyte ratkaisee tämän ongelman. Koska hiili on sähköä johtavaa, jatkuva kuituverkosto läpi koko polymeerimatriisin laskee materiaalin pintaresistanssia. Tämä muuttaa putken eristimestä staattista sähköä poistavaksi tai johtavaksi komponentiksi. Käyttämälläkorkean lämpötilan CF PEEK putketantaa valmistajille mahdollisuuden maadoittaa nesteen reititysjärjestelmänsä turvallisesti.
Luotettavien antistaattisten PEEK-putkien toimittajien löytäminen edellyttää heidän tuotantoympäristönsä tarkkaa tarkastelua. Hartsin tai pölyn kontaminaatio ekstruusioprosessissa voi aiheuttaa vikakohtia puolijohdelaitteisiin. GuangZhou Ideal käyttää luokan 100 000 pölytöntä ruiskuvalupajaa, joka täyttää puolijohde- ja lääketieteellisten sovellusten vaatimat puhtausstandardit ja varmistaa, että puolijohteiden johtava PEEK-putki pysyy vapaana vieraista hiukkasista.
Hiilikuituvahvisteisen PEEK:n ostaminen ei ole samaa kuin PVC:n ostaminen. Raaka-ainekustannukset vaativat tarkat spesifikaatiot, ja hiilitäytön hankaava luonne tarkoittaa, että jokainen konepaja ei pysty pitämään tiukkoja toleransseja. Jos hankit räätälöityjä suulakepuristettuja CF30 PEEK -putkia tai koneistettuja sylintereitä, arvioi toimittajasi tämän teknisen perustason perusteella kalliiden uusien ajojen välttämiseksi.
Toimintaympäristösi termisten ja mekaanisten realiteettien ymmärtäminen on ainoa tapa määrittää oikea polymeeri. Kun tavalliset muovit vääntyvät kuormituksen alaisena ja metallit lisäävät ei-hyväksyttävää painoa, hiilivahvisteiseen matriisiin siirtyminen on suunniteltu ratkaisu. Tarkista tarvittavat mitat jatilaa mukautetut hiilikuituvahvisteiset PEEK-putketlukitaksesi korkeiden lämpötilojen toleranssisi.
