Vahvistettua polyeetteriketoni (PEEK) -letkua määrittävät insinöörit joutuvat välittömään päätökseen: millainen kuituvahvistus pitää osan elossa kentällä. Täyttämätön PEEK käsittelee korkeaa lämpöä ja kovia kemikaaleja vaivattomasti. Mutta suurissa jatkuvassa kuormituksessa tai äärimmäisissä lämpötiloissa raakamuovi hiipii. Lisäät kuituja pysäyttääksesi tuon ulottuvuuden muutoksen. Valinta on lähes aina 30 % hiilikuitua (CF30) tai 30 % lasikuitua (GF30). Väärä valinta tarkoittaa yhteenliittyvien osien ennenaikaista kulumista, odottamattomia sähköoikosulkuja tai katastrofaalista lämmön heikkenemistä.

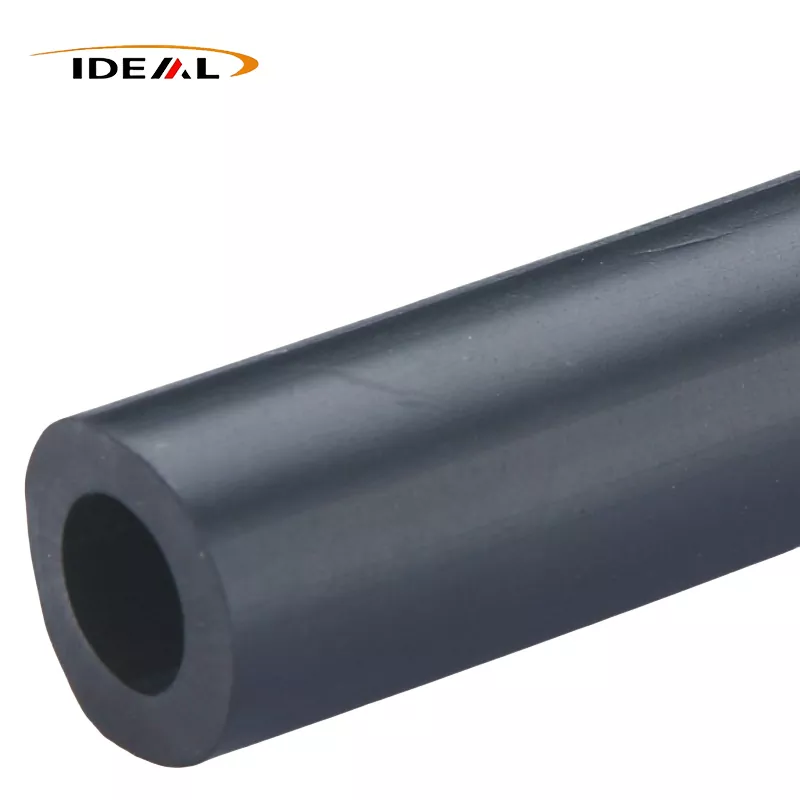

Sinä määritäthiilikuituvahvistettu PEEK-putkikun sovellukseen liittyy liikkuvia osia, liukukitkaa tai tiukka staattisen sähkön häviämisvaatimus. Hiilikuidut toimivat mikroskooppisena kuivana voiteluaineena. Ne myös vetävät lämpöä pois kosketuspinnalta estäen paikallista sulamista tai muodonmuutoksia raskaan kuormituksen aikana.
Määritä PEEK GF30, kun tarvitset maksimaalista sähkö- ja lämpöeristystä puhtaasti staattisessa rakenteellisessa sovelluksessa. Lasi on erittäin hankaavaa. Jos käytät GF30-putkea laakerina tai holkina teräsakselia vasten, lasikuidut pureskelevat yhteensopivan metallin nopeasti. CF30 säästää metalliakselia säilyttäen samalla muoviosan rakenteellisen jäykkyyden.
Syy, miksi täyttämätön PEEK toimii niin hyvin, johtuu sen erityisestä molekyylirakenteesta. Siinä on vuorotellen aromaattisia renkaita ja eetterisidoksia. Eetterisidokset tarjoavat molekyylin joustavuutta antaen muoville sen luontaisen sitkeyden ja iskunkestävyyden. Aromaattiset renkaat tarjoavat äärimmäisen jäykkyyden ja lämpöstabiilisuuden. Tämä asetus antaa sille erinomaisen lämmönkestävyyden sekä tarkan sitkeyden ja jäykkyyden tasapainon. Kuumuuden tai paineen alaisena PEEK ei väänny helposti, ja se kestää hyvin toistuvaa stressiä vastaan.
PEEK luottaa myös erittäin puolikiteiseen rakenteeseen. Se säilyttää kiteisyystason noin 25–35 %, mikä auttaa sitä pitämään mekaaniset ominaisuudet ennallaan jopa lämpötilan noustessa kohti sen sulamispistettä. Tarkka lämmönhallinta suulakepuristuksen aikana varmistaa, että polymeeriketjut taittuvat näihin erittäin järjestyneisiin kiderakenteisiin. Jos valmistaja jäähdyttää suulakepuristetun putken liian nopeasti, muovi pysyy amorfisena, muuttuu läpikuultavaksi ja menettää kemiallisen kestävyyden ja lujuuden korkeissa lämpötiloissa.
Kun yhdistät tämän matriisin hienonnetulla hiili- tai lasikuidulla, keskeytät polymeeriketjujen siistin taittamisen, mutta saat jäykän sisäisen telineen. Polymeerimatriisi siirtää kohdistetun jännityksen suoraan paljon vahvempiin, jäykempiin kuituihin. Tämä rajoittaa polymeeriketjujen liikettä, pysäyttää virumisen ja lisää dramaattisesti vetolujuutta. Se myös pudottaa lineaarisen lämpölaajenemiskertoimen (CLTE) tasolle, joka vastaa tarkasti alumiinia tai terästä, jolloin insinöörit voivat suunnitella tiukkoja metalli-muovipuristussovituksia, jotka eivät löysty, kun kokoonpano lämpenee.
Hiilikuidun lisääminen ei ole lineaarista päivitystä. Valmistettavuuteen liittyy jyrkkä rangaistus. Kuitupitoisuuden kasvaessa muovin sulaviskositeetti piikittyy. Suulakepuristetussa putkessa näillä kuiduilla on taipumus kohdistaa virtaussuuntaan, mikä tarkoittaa, että putki kehittää uskomattoman vetolujuuden koko pituudeltaan, hieman pienemmällä lujuudella sen vanne-akselilla.
10-prosenttinen hiilitäyte tarjoaa vaatimattoman jäykkyyden, samalla kun sulavirtausindeksi pysyy riittävän korkeana monimutkaisia ohutseinäisiä suulakepuristuksia varten. Se on edelleen suhteellisen helppo työstää ja kestää hauraita murtumia.
Jopa 30 % hiilikuitujen lisääminen edustaa alan standardia. Se tasapainottaa massiiviset vetolujuuden lisäykset hyväksyttävän työstettävyyden kanssa. Tämä suhde tarjoaa rakenteellisen eheyden, jota tarvitaan korkeapainesovelluksissa, tinkimättä kokonaan muovin luonnollisesta sitkeydestä.
40 % hiilitäytöllä saavutat maksimaalisen jäykkyyden. Kompromissi on äärimmäinen viskositeetti valmistuksen aikana. 40 % CF-putkien ekstrudointi tai ruiskupuristus vaatii tarkan lämpötilan säädön tyhjien tilan estämiseksi. Tuloksena oleva materiaali on erittäin hauras. 40 % CF PEEK:n työstäminen vaatii monikiteistä timanttityökalua (PCD), koska tavalliset kovametallijyrsimet menettävät leikkuureunansa minuuteissa, kun ne leikkaavat tämän määrän hiomahiiltä.
Täyttämättömän PEEK:n lämpövääristymälämpötila (HDT) on noin 152 °C. Lisää 30 % hiiltä tai lasikuitua ja HDT hyppää 315°C:een. Molemmat täytemateriaalit kestävät helposti äärimmäistä lämpöä.
Ero on sähköteissä. PEEK on luonnollisesti erittäin tehokas eriste. Lasikuidun lisääminen pitää sen sellaisena ja säilyttää suuren volyymin ominaisvastuksen. Hiilikuidun lisääminen laskee sen tilavuusvastusta dramaattisesti. CF30 on luonnostaan antistaattinen. Hiilimatriisia säätämällä valmistajat voivat valmistaa antistaattisen PEEK-sylinterin tai täysin johtavan PEEK-letkun. Jos polttoainelinjasi tai ilmailukomponenttisi on maadoitettava staattinen varaus turvallisesti, hiilikuitu on pakollinen. Lasikuitu vangitsee varauksen, kunnes se rakentaa tarpeeksi jännitettä kaarelle, mikä voi aiheuttaa katastrofaalisen vian haihtuvissa ympäristöissä.
Tribologia – kitkan ja kulumisen tutkimus – on paikka, jossa CF30 ja GF30 eroavat kokonaan niiden fyysisen vuorovaikutuksen perusteella yhteenliittyvien pintojen kanssa.
| Materiaalivariantti | Dynaaminen kitkakerroin (vs. teräs) | Vastapinnan kulumisprofiili | Lämmönjohtavuus |
|---|---|---|---|
| Täyttämätön PEEK | 0,30 - 0,40 | Matala (ei hankaava) | Matala (eriste) |
| PEEK CF30 | 0,15 - 0,20 | Erittäin alhainen (itsevoiteleva) | Korkea (haittaa lämpöä) |
| PEEK GF30 | 0,40 - 0,55 | Korkea (erittäin hankaava) | Matala (eriste) |

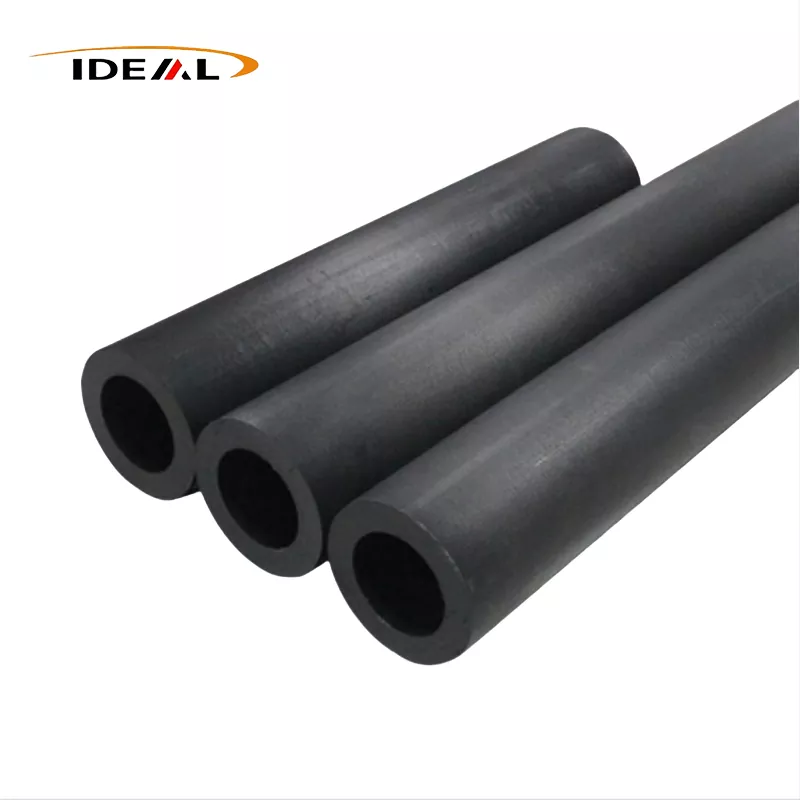

Dynaamisissa kuormituksissa lämmön kertyminen tuhoaa muovit. Jokaisella polymeerillä on paine-nopeusraja (PV). Jos muovi työnnetään tämän rajan yli, se ei voi päästää kitkalämpöä tarpeeksi nopeasti, mikä johtaa nopeaan sulamiseen ja komponenttien rikkoutumiseen. CF30 on erinomainen laakereissa, tiivisteissä ja kulutusrenkaissa, koska hiilikuidut toimivat lämpökanavina, jotka vetävät lämpöä kitkapinnasta ja hajottavat sen putken rungon läpi.
Hiilikuidut toimivat myös kiinteänä voiteluaineena. Kun PEEK kuluu mikroskooppisesti, se jättää ohuen tribologisen hiilikalvon liitäntäpinnalle, mikä alentaa kitkakerrointa entisestään ajan myötä.
Lasikuidut toimivat juuri päinvastoin. Ne ovat lämpöeristeitä, mikä tarkoittaa, että kitkalämpö jää loukkuun kosketuspisteeseen alentaen osan tehollista PV-rajaa. Mikä pahempaa, paljaat mikroskooppiset lasikuidut toimivat kuin hiekkapaperi. Dynaamisen kuormituksen alaisena GF30-putki tekee aggressiivisesti maalin ja kuluttaa metalliakselia, jota vastaan se ajaa. Käytä lasia staattisiin rakenteellisiin eroihin. Käytä hiiltä kaikkeen, mikä liikkuu.
Insinöörit määrittelevät nämä putket ympäristön äärimmäisyyksien perusteella, jotka tuhoavat standarditekniset muovit, kuten Delrin tai Nylon.
Ilmailusovelluksissa painonpudotus ohjaa materiaalivalinnat. Koneistettu hiilikuituputki korvaa alumiinin ja titaanin polttoainejärjestelmissä, droonien rungoissa ja rakenteellisissa eroissa. Se pudottaa merkittävästi painoa samalla kun se vastustaa aggressiivisia lentonesteitä, hydrauliöljyjä ja lentopolttoainetta.
Lääketieteen alalla lääketieteellisiin instrumentteihin tarkoitetun PEEK-putken on kestettävä satoja jaksoja korkean lämpötilan höyryautoklaavissa heikentämättä, vääntymättä tai menettämättä mittavakautta. Hiilitäytteiset versiot tarjoavat korkean jäykkyyden, jota vaaditaan kirurgisilta kohdistusohjaimista, endoskooppisista kahvoista ja ulkoisista kiinnityskomponenteista.
Energia- ja offshore-poraustoiminta perustuusuulakepuristettu hiilitäytetty PEEKporausreikien langallisten kirjaustyökalujen ja anturikoteloiden käyttöön. Materiaali kestää jatkuvan altistuksen hapan kaasulle (H2S), äärimmäisen hydrostaattisen paineen ja yli 200 °C:n ympäristön lämpötiloissa syvällä maan alla.
Täytetyn PEEK:n ekstrudointi on tunnetusti vaikeaa. Kuidut voivat paakkuuntua sulamisvaiheen aikana, jolloin putken seinämän sisään muodostuu kuivia pisteitä, hartsia sisältäviä vyöhykkeitä tai tyhjiä aukkoja. 1 mm:n aukko PEEK-putken seinämässä toimii vakavana jännityksen keskittäjänä. Jaksottaisen kuormituksen tai korkean hydrostaattisen paineen alaisena mikrohalkeamat leviävät tästä tyhjästä, kunnes osa leikkautuu kokonaan. Koska hiilellä täytetty PEEK on pilkkopimeää ja täysin läpinäkymätöntä, et voi tarkastaa visuaalisesti sisäosia näiden vikojen varalta.
Rakenteellisen eheyden takaamiseksi huippuluokan tuotanto perustuuAI-ohjattu viantunnistus. Tämä prosessi yhdistää ultraääni-akustisen skannauksen tai edistyneen röntgenkuvauksen koneoppimisalgoritmeihin. Se tunnistaa mikrotyhjiöt, kuituagglomeraation ja samankeskisyyden vaihtelut reaaliajassa putken poistuessa suulakepuristussuuttimesta. Järjestelmä kartoittaa akustiset heijastukset fyysisten vikojen kokoihin välittömästi ja hylkää vahingoittuneet letkuosat ennen niiden lähettämistä. Näiden sisäisten vikojen havaitseminen takaa, että lopullinen koneistettu putken seinämä ei hajoa paineen alaisena kentällä.
Oikean polymeeriseoksen määrittäminen on turhaa, jos lopullinen geometria vaatii liikaa jälkikäsittelyä. PEEK on kallis raaka-aine. Kiinteän tangon ostaminen ja 80 % siitä lastujen työstäminen tuhoaa projektibudjettisi ja tuhlaa arvokasta CNC-koneen aikaa. Lähes verkon muotoisten putkien hankinta vähentää merkittävästi tuotantokustannuksia ja materiaalihukkaa.

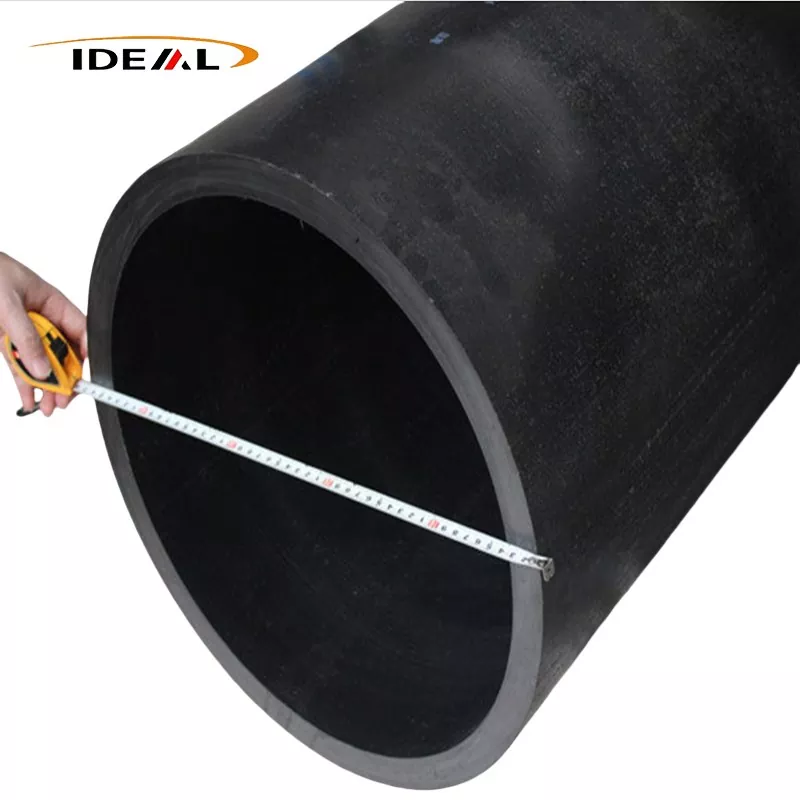

Omana tehtaana Guangzhou Ideal Plastic käyttää erikoistuneita suulakepuristus-, ruiskupuristus- ja CNC-työstölinjoja erityisesti korkean lämpötilan teknisille muoveille. He tuottavatHiilikuitutäytteiset PEEK-putkethiilen täyttöaste vaihtelee 10 %:sta 40 %:iin. Laitos puristaa massiivisia profiileja, jotka käsittelevät mukautettuja mittoja, jotka vaihtelevat 15–458 mm:stä sisä- ja ulkohalkaisijan mukaan.
Kaikilla materiaaleilla on ISO9001-laadunhallinta sekä REACH- ja RoHS-sertifikaatit. Tämä varmistaa maailmanlaajuisten ilmailu-, lääketieteen ja tarkkuusvalmistuksen toimitusketjujen täydellisen vaatimustenmukaisuuden. Yhdistämällä oikea hiilen täyttöaste lähes verkon muotoiseen suulakepuristukseen, saat tarkat mekaaniset ominaisuudet, joihin olet suunnitellut, toimitettuna geometriassa, joka minimoi koneistuksen ylimääräiset kustannukset.
