Lyhyt vastaus: valitse hiilikuitutäytteinen PEEK-putki, kun lisätty jäykkyys ja mittavakaus oikeuttavat sen kompromissit

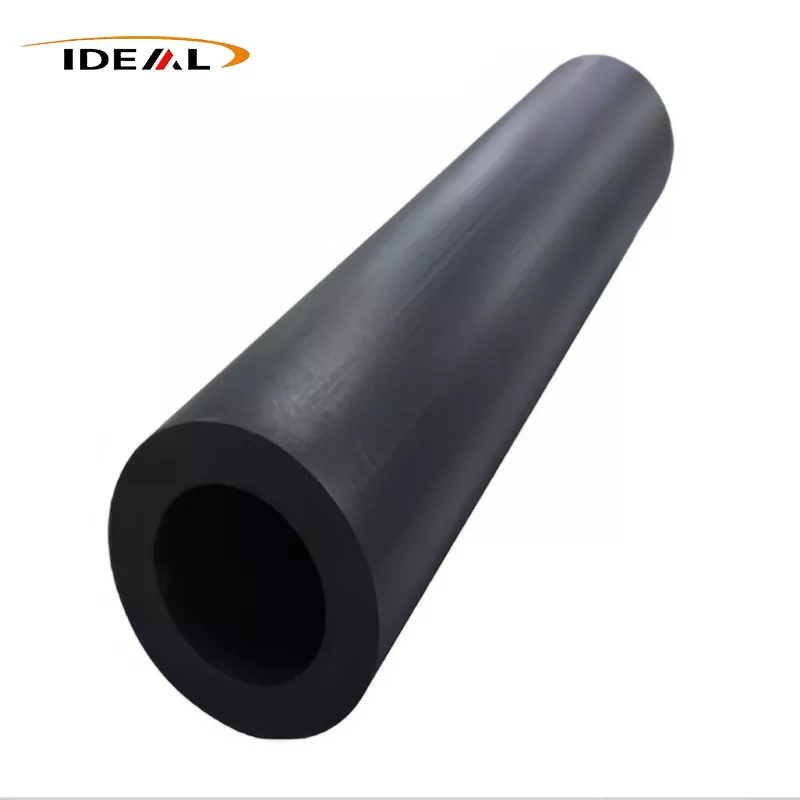

PEEK-putket ovat onttoja puolivalmiita muotoja, joita käytetään toimitettaessa tai koneistetaan osiksi, kuten holkeiksi, holkeiksi, tiivisteiksi, venttiilikomponenteiksi ja eristysrungoiksi. Hiilikuitua lisätään, kun täyttämätön PEEK ei anna riittävää jäykkyyttä, mittojen hallintaa tai muodonmuutoskestävyyttä mekaanisessa ja lämpökuormituksessa.
Tämä ei tee hiilitäytteisestä materiaalista automaattista premium-valintaa. Se voi olla vähemmän anteeksiantava kuin neitsyt PEEK, vaikeampi leikkaustyökaluilla ja sähköisesti erilainen. Oikea päätös riippuu kuormituksen suunnasta, lämpötilasta, kemiallisesta altistumisesta, liitospinnoista, sähkövaatimuksista ja poistettavan materiaalin määrästä. Guangzhou Ihanteelliset tarjouksetHiilikuitutäytteiset PEEK-putketsäädettävä hiilikuitupitoisuus 10 % - 40 %; yhtiö määrittelee yleisesti käytetyksi suhdeluvuksi 30 %.
Putki, putki ja letku voivat kuvata samaa puolivalmistetta, mutta mitat on ilmoitettava yksiselitteisesti
Polymeerivarastoluetteloissa "PEEK-putki", "PEEK-putki" ja "PEEK-putki" käytetään usein vaihtokelpoisina. Ostajien ei pitäisi olettaa, että nämä ehdot noudattavat metalliputkien käytäntöjä. Toimittaja saattaa kuvailla paksuseinäistä työstöaihiota paineistetun linjan sijaan, joka on tarkoitettu kuljettamaan nestettä asennettuna.
Ostopiirustuksen, ei substantiivin, tulisi ohjata tilausta. Jos kyseessä on painehuolto, puolivalmiiden varastojen mitat eivät yksinään takaa painekykyä. Valmis geometria, liitokset, lämpötila, materiaali, kuormitushistoria ja soveltuva suunnittelustandardi tarvitsevat kaikki erillisen teknisen tarkastelun.
Määritä OD, ID, seinämän paksuus, pituus ja koneistusvara mitoitettuun piirustukseen
Ilmoita ulkohalkaisija, sisähalkaisija ja pituus ja määritä sitten, onko jokainen arvo nimellinen, valmistettu tai vaadittu koneistuksen jälkeen. Sisällytä samankeskisyys, suoruus, pyöreys, pinnan viimeistely ja päätyolosuhteet, jos ne vaikuttavat valmiiseen osaan. Yleinen plus- tai miinushalkaisijatoleranssi ei ohjaa reiän ja ulkopinnan välistä samankeskisyyttä.
Jätä riittävästi työstövaraa ihon puhdistamiseen ja odotettavissa olevien vääristymien korjaamiseen, mutta älä niin paljon, että materiaalikustannukset ja koneistusaika nousevat tarpeettomasti. Ohuet viimeistellyt seinät vaativat erityistä huomiota: istukan paine, leikkauslämpö ja jäännösjännitys voivat siirtää porausta sen poistuttua koneesta.
Käsittele julkaistuja kokoalueita ja ±0,02 mm:n toleranssia selventäviä väitteitä, ei takuita jokaiselle ID/OD-yhdistelmälle
GuangZhou Idealin tuotesivulla on lueteltu musta materiaali, nimellistunnus Φ20–458 mm, ulkohalkaisija Φ15–404 mm, pituudet 1000 mm ja 3000 mm ja ilmoitettu toleranssi ±0,02 mm. Näitä vaihteluväliä ei pitäisi lukea vapaasti vaihdettavien mittojen matriisina; kelvollisen putken ulkohalkaisijan on oltava suurempi kuin sen ID.
Ennen tilauksen tekemistä kysy, mitä ID/OD-yhdistelmiä on saatavilla ja mitä ominaisuutta toleranssi kattaa. Varmista myös mittauslämpötila, tarkastusmenetelmä, näytteenottosuunnitelma, suoruuskriteerit ja se, koskeeko toleranssi massaa vai koneistettua pintaa. Thejulkaistu PEEK-putkien koot ja toleranssitiedotovat hyödyllinen tarjouspyyntöjen lähtökohta, eivät korvaa hyväksyttyä piirustusta.
Mitä hiilikuitua muuttaa PEEKissa – ja mitä se ei automaattisesti paranna
Hiilikuidut rajoittavat liikettä PEEK-matriisissa. Sopivassa laadussa ja suunnassa, joka yleensä nostaa jäykkyyttä, vähentää mittojen muutosta kuormituksen alaisena ja parantaa vakautta lämpötilan muuttuessa. Nämä tehosteet voivat auttaa koneistettua holkkia pitämään geometriaa tai vähentää virumista siellä, missä virgin PEEK liikkuisi liikaa.
Vahvistus tuo myös suuntaavuutta. Valmistusreitti ja materiaalivirta voivat kohdistaa kuidut, joten aksiaaliset ja läpimenevien seinämien ominaisuudet voivat vaihdella. Hiilikuitu ei automaattisesti paranna jokaista kulumisrajapintaa, säilytä sähköeristystä tai lisää vastustuskykyä jokaiselle kemikaalille. Se voi myös vähentää taipuisuutta ja tehdä reunoista alttiimpia lohkeilulle aggressiivisen koneistuksen tai kokoonpanon aikana.
Vertaa neitseellisiä, hiilikuitutäytteisiä ja muita modifioituja PEEK-laatuja jäykkyyden, kulumisen, sähköisen käyttäytymisen, kemiallisen altistuksen ja työstettävyyden suhteen
| Päätöstekijä | Virgin PEEK | Hiilikuitulla täytetty PEEK | Muut modifioidut PEEK-laadut |
|---|---|---|---|
| Jäykkyys ja mittapysyvyys | Hyödyllinen, kun sitkeys ja epätäydelliset materiaalit ovat etusijalla | Yleensä suositaan, kun taipuma, ryömintä tai lämpöliike ohjaa suunnittelua | Lasillä täytetyt tai muut vahvistetut laatulajit voivat tarjota erilaisen tasapainon jäykkyyden ja sähköisen käyttäytymisen välillä |
| Käyttää | Suorituskyky riippuu suuresti kuormituksesta, nopeudesta, lämpötilasta ja vastapinnasta | Saattaa parantaa joitain kulumisolosuhteita, mutta paljaat kuidut voivat vaikuttaa liitospintaan | Laakerilajit voivat olla parempia, kun kitka ja kuluminen ovat ensisijaisia vaatimuksia |
| Sähköinen käyttäytyminen | Yleensä valitaan siellä, missä tarvitaan eristystä | Voi olla pienempi ominaisvastus, mutta hiiliprosentti ei yksin määrittele sähköluokkaa | Koostumukset voidaan räätälöidä eristystä, staattista ohjausta tai johtavuutta varten; tarkista todelliset tiedot |
| Koneistus | Yleensä vähemmän hankaavia työkaluja | Hiilikuitu lisää työkalun kulumista ja voi edistää reunan murtumista | Työkalun vaste riippuu täyteainepaketista |
Käytä hiilikuitutäytteisen PEEK-putken työstyksessä terävää, sopivaa työkalua ja hallittua työskentelyä. Katso reiän viimeistelyä, lämmöntuotantoa ja kuidun katkeamista sen sijaan, että luottaisit vain ulkohalkaisijan lukemaan. Jos kemikaalialtistus on kriittinen, arvioi koko laatu suhteessa todelliseen nesteeseen, pitoisuuteen, lämpötilaan, paineeseen ja altistusaikaan.
"30 % hiilikuitua sisältävä PEEK-putki" -tarra ei ole täydellinen materiaalispesifikaatio
Prosenttiosuus kertoo täyteaineen latauksen, mutta ei tarpeeksi materiaalin hyväksymiseen. Tarvitset edelleen toimitetun varaston hartsi- ja seoslaadun, valmistusreitin, kuidun muodon, laadunvalvonta- ja ominaisuustiedot. Selvitä, onko ilmoitettu prosenttimäärä määritetty painon perusteella vai jollain muulla perusteella.
Kysy myös, tuleeko putki yhdestä tuotantoerästä ja voiko toimittaja toimittaa eräkohtaisia tarkastuspöytäkirjoja. Puhtaasti koneistettava prototyyppi ei todista, että myöhempi massa käyttäytyy samalla tavalla, jos seos, prosessi tai kuidun suunta muuttuu. Hyväksy tarkka laatu ja varastomuoto, älä yleistä "30% CF PEEK" -kuvausta.
Toimittajan tiedot on sovitettava todelliseen laatuun, testausmenetelmään, kuidun suuntaukseen ja käyttöolosuhteisiin
Tietolomakearvot ovat hyödyllisiä vain, kun ne edustavat vastaanottamaasi materiaalia. Tarkista näytteen suunta, ilmastointi, testilämpötila ja testimenetelmä. Ruiskuvalettu kuponkitiedot eivät välttämättä ennusta paksuseinämäisen putken käyttäytymistä, joka on koneistettu eri kuitusuuntaan.
Korkean lämpötilan sovelluksissa vertaa ominaisuuksia käyttölämpötilassa huonelämpötila-arvojen sijaan. Ota huomioon samanaikainen stressi ja lämpö kemianhuollossa. Jos tiukoilla mitoilla on merkitystä, pyydä mittoja toimitetusta geometriasta ja sovi osien käsittelystä ennen tarkastusta.
Vahvista tilavuus ja pintaresistanssi ennen kuin käsittelet hiilikuitutäytteistä PEEK:ia johtavana tai staattista sähköä poistavana
Hiilikuitu voi alentaa PEEKin sähkövastusta, mutta johtavuus ei seuraa suoraan täyteaineprosentista. Kuitujakauma, kuitujen välinen kosketus, suuntaus, seinämän paksuus ja käsittely vaikuttavat kaikki tulokseen. Hiilivahvisteiseksi kuvattu materiaali saattaa silti poiketa vaaditusta vastusalueesta.
Merkitse vaadittu tilavuusresistanssi tai pintaresistiivisyysalue piirustukseen tai materiaalispesifikaatioon sekä testimenetelmä ja ilmastointivaatimukset. Jos varauksen hajoaminen on turvallisuuden kannalta kriittistä, testaa edustavaa putkistoa tai valmiita komponentteja. Älä korvaa sähkömittauksia hiilipitoisuustodistuksella.
RFQ-tarkistuslista: vahvista hiilikuitupitoisuus, geometria, toleranssit, pinnan viimeistely, tarkastuspöytäkirjat, vaatimustenmukaisuusasiakirjat, määrä, toimitusaika ja saapunut toimitus
- Materiaali:tarkka PEEK-laatu, hiilikuituprosentti ja kuinka tämä prosenttiosuus määritellään.
- Geometria:OD, ID, seinän kunto, pituus, päätytila ja koneistusvara.
- Säätimet:mittatoleranssit, samankeskisyys, suoruus, pyöreys ja pinnan viimeistelyvaatimukset.
- Suorituskyky:käyttölämpötila, kuormat, kemikaalit, kulumisrajapinta ja vaadittu sähköinen käyttäytyminen.
- Todisteet:sovellettavat testitiedot, erän jäljitettävyys, tarkastusraportti ja vaaditut vaatimustenmukaisuusasiakirjat.
- Kaupalliset ehdot:prototyyppi- ja tuotantomäärät, toimitusaika, pakkaus, Incoterms ja toimitus Yhdysvaltoihin.
- Hyväksyminen:hyväksytty piirustustarkistus, tarkastusmenetelmä ja menettely vaatimustenvastaisen varaston käsittelyssä.
