Ennen kuin pyydät tarjousta, päätä, mitä todella ostat: putkimaista materiaalia, joka koneistetaan komponentiksi, vai paineistettua putkea, joka on tarkoitettu nesteen kuljettamiseen. Määritä sitten ulkohalkaisija, tunnus, pituus, valmiin osan kirjekuori, huoltoehdot, määrä, tarkastusvaatimukset ja asiakirjat. Tämä erottelu estää kalleimman tarjouspyyntövirheen – puolivalmiiden teknisten muoviprofiilien käsittelyn ikään kuin se olisi sertifioitu putkistojärjestelmän komponentti.
Päätä ensin, tarvitseeko sovellus puolivalmiita putkimaisia raaka-aineita vai paineenkestoisia prosessiputkia

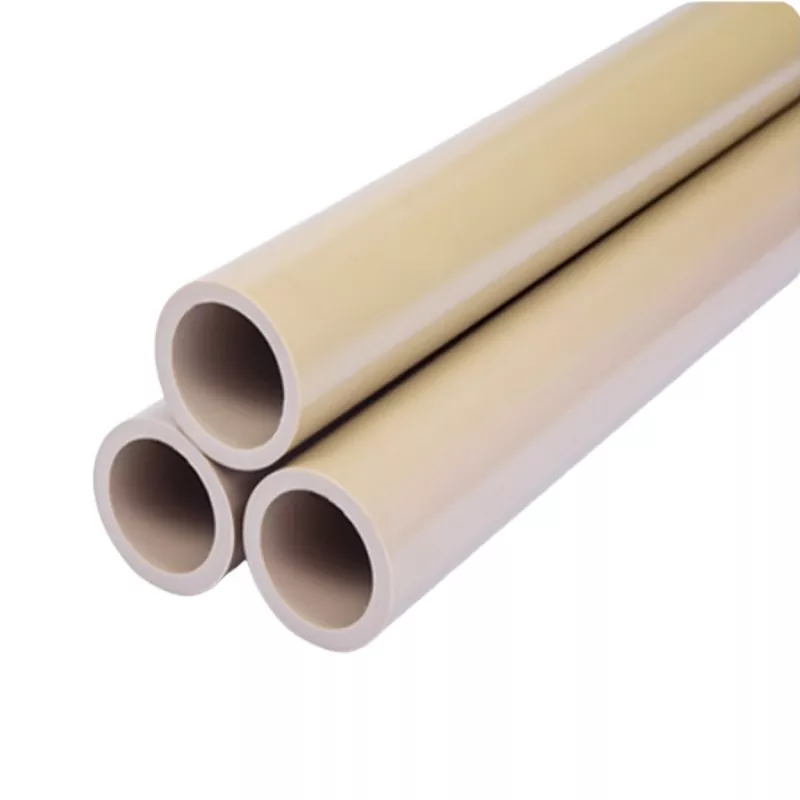

UseimmatPEEK GF30 putketpuolivalmiina profiileina myydään paksuseinäisiä putkia, joilla työstetään holkkeja, holkkeja, eristekappaleita, kuluvia komponentteja ja rakenneosia. Sana "putki" kuvaa geometriaa; se ei automaattisesti määritä paineluokitusta.
Jos tuote sisältää paineistettua kaasua tai nestettä, tiedustelussasi tarvitaan muutakin kuin mittoja. Ilmoita väliaine, käyttö- ja häiriölämpötilat, normaalipaine, painejaksot, liitoksen rakenne, vaadittu suunnittelukoodi ja hyväksymistesti. Kysy, voiko toimittaja toimittaa paineluokitustiedot tarkan laadun, koon ja lämpötilan osalta. Käsittele materiaalia ilman näitä todisteitaPEEK GF30 putkimainen varasto, ei hyväksytty prosessiputkisto. Tällä on merkitystä erityisesti kemianhuollossa, jossa läpäisy, jännitys, lämpötila ja liitosrakenne voivat ohjata vikaa, vaikka polymeeri itse vastustaa nestettä.
Käännä piirustus yksiselitteiseksi OD-, ID-, seinä-, pituus- ja valmiin osan kirjekuoreksi
Lähetä kontrolloitu piirros merkityn kuvakaappauksen sijaan. Sen tulee tunnistaa yksiköt, piirustusnumero, versio, projektiomenetelmä ja jokainen kriittinen pinta. Ilmoita ulkohalkaisija ja sisähalkaisija suoraan; älä odota toimittajan saavan sellaisen nimellisseinästä. Sisällytä leikkauspituus, suoruus tai samankeskisyysvaatimukset, jos ne toimivat, ja määritä, mitkä pinnat säilyvät toimitetuina.
Valmiin osan kirjekuori on yhtä tärkeä. Näytä suurin valmis ulkohalkaisija, pienin valmis sisähalkaisija, olakkeet, urat, kierteet ja peruspinnat, joiden tulee mahtua tilatun aihion sisään. Putki voi vastata nimellismittoja, mutta jättää liian vähän materiaalia valumien, pinnan epätasaisuuksien tai sahattujen päiden puhdistamiseen.
Normalisoi saatavilla olevat koot muodossa OD × ID, Φ20 × Φ15 - Φ458 × Φ404, varastopituuksilla 1000 mm ja 3000 mm
Ideal Plastic luettelee OD × ID -yhdistelmät, jotka ulottuvat Φ20 × Φ15 - Φ458 × Φ404, pituuksilla 1000 mm ja 3000 mm. Käytä samaa käytäntöä tarjouspyynnössä ja merkitse yksiköt millimetreinä. Päätepisteet kuvaavat julkaistua aluetta; ne eivät tarkoita, että kaikki mahdolliset OD- ja ID-parit ovat vakiovarastoa. Vahvista tarkka yhdistelmä käyttämälläjulkaistu PEEK GF30 putkikokovalikoima.
| RFQ-kenttä | Mitä sanoa |
|---|---|
| Tyhjät mitat | OD × ID × leikkauspituus, kaikki yksiköineen |
| Valmis kirjekuori | Suurin valmis OD, pienin valmis ID ja kriittiset ominaisuudet |
| Varaston pituus | 1000 mm, 3000 mm tai toimittajan leikkaamat kappaleet |
| Määrä | Täyspitkien, aihioiden tai valmiiden osien lukumäärä |
| Kriittinen geometria | Samakeskeisyys, suoruus, pään suorakulmaisuus ja peruspistekaavio tarvittaessa |
Erottele varastotoleranssi valmiin kappaleen toleranssista ja vahvista koneistusvara ennen tilaamista
Tuotesivulla toleranssi on ±0,02 mm, mutta tarjouspyyntö ei saa koskaan toistaa tätä lukua määrittelemättä sen laajuutta. Kysy minkä mittasuhteen se kattaa, koskeeko se vakiovarastoa tai koneistettuja osia ja missä mittausolosuhteissa. OD-toleranssi, ID-toleranssi, seinän vaihtelu, soikeus ja suoruus ovat erilaisia säätimiä.
Koneistetulle komponentille määritä valmiit toleranssit erikseen ja anna toimittajan vahvistaa riittävä koneistusvara. Älä tilaa lähes verkkoputkea vain nimellismittojen perusteella. Lasitäyttöinen PEEK on jäykkä, mutta jäännösjännitys, työkalun paine ja koneistuksen aikana syntyvä lämpö voivat silti siirtää ohuen osan materiaalin poistamisen jälkeen.
Yhdistä 30 % lasilla täytetty PEEK lämpötilaan, kuormitussuuntaan, kemikaalialtistukseen ja sähkökäyttöön
PEEK GF30 on PEEK, johon on yhdistetty 30 % lasikuitua. Vahvike valitaan yleensä lisäämään rakenteellista jäykkyyttä, parantamaan virumisen hallintaa ja vähentämään mittaliikettä verrattuna täyttämättömään PEEK:iin. Nämä edut eivät poista tarvetta määritellä sovellusta.
Kerro toimittajalle jatkuvat ja lyhytkestoiset lämpötilat, kuormituksen suunta, kuormituksen kesto, pyöräily, liitosmateriaalit ja odotettu kuluminen. Nimeä kemiallista altistumista varten todellinen neste, pitoisuus, lämpötila, altistusaika ja se, esiintyykö mekaanista rasitusta. "Kemikaalien kestävä" on liian laaja suunnitteluhyväksyntää varten. Sähköosien osalta määritä vaaditut eristys-, eristys- ja seurantaominaisuudet sen sijaan, että oletetaan, että peruspolymeerin käyttäytyminen siirtyy muuttumattomana täytettyyn seokseen.
Vertaa GF30:tä täyttämättömään PEEK:iin, kun jäykkyys, lämpölaajeneminen ja mittojen säätö ratkaisevat päätöksen
Valitse GF30, kun jäykkyys, virumisvastus ja mittojen hallinta lämmön alla ovat keskeisiä suunnittelussa. Harkitse täyttämätöntä PEEK:ia, kun sitkeys, puhtaus, pinnan viimeistely tai vähemmän hankaava työstö ovat tärkeämpiä. Lasikuitu lisää työkalun kulumista ja voi tuottaa erilaisen koneistetun pinnan kuin täyttämätön materiaali. Se voi myös luoda suunnasta riippuvia ominaisuuksia sen perusteella, miten putkimassaa käsiteltiin.
Älä valitse niiden välillä yleisestä PEEK-ominaisuustaulukosta. Vertaile todellisten laatujen tietoja ja kysy tiukkojen kokoonpanojen osalta, onko lämpölaajenemisarvo ilmoitettu putkeen ja valmiiseen komponenttiin liittyvään suuntaan.
Vahvista vetolujuus, taivutuskerroin, lämpölaajeneminen ja kemiallinen kestävyys laatukohtaisessa tietolomakkeessa
Hyödyllinen lainaus tunnistaa tarkan yhdisteen ja liittää sen tietolomakkeen. Tarkista vetolujuus, taivutuskerroin, venymä, lämpökäyttäytyminen, tiheys ja lämpölaajenemiskerroin, mutta tarkista myös testimenetelmä, näytteen suuntaus ja käsittely. Yksi otsikkoarvo voi olla peräisin valetusta näytteestä, joka ei edusta koneistettua putken seinää.
Kemiallinen yhteensopivuus vaatii samanlaista kurinalaisuutta. Pyydä laatukohtaisia todisteita lämpötilassa ja pitoisuudessa, joka on lähellä käyttöehtojasi. Jos vika aiheuttaisi turvallisuus- tai sammutusriskin, suunnittele sovellustestaus tuotantoa edustavalle materiaalille. Julkaistut vastustaulukot ovat seulontatyökaluja; ne eivät ota huomioon jokaista stressin, nesteen, lämpötilan ja altistusajan yhdistelmää.
Vaadi laadun tunnistamista, testausmenetelmiä, erän jäljitettävyyttä, tarkastuspöytäkirjoja ja sovellettavia vaatimustenmukaisuusasiakirjoja
Kirjoita asiakirjapaketti tarjouspyyntöön, jotta se on hinnoiteltu ja valmisteltu ennen lähettämistä. Pyydä vähintään valmistaja ja laatumerkintä, erän tai erän jäljitettävyys, vaatimustenmukaisuustodistus, sovellettavat testausmenetelmät ja tarkastusraportti sovituille mitoille.
Jos projektisi edellyttää ympäristö-, laatu-, ilmailu-, auto- tai asiakaskohtaista vaatimustenmukaisuutta, nimeä asiakirja tai standardi ja vaadittu tarkistus. Yleinen lausunto siitä, että materiaali on kansainvälisten vaatimusten mukaista, ei korvaa vastaanottavan tarkastajan tarvitsemaa todistusta. Selvitä myös, pitääkö tietueiden jäljittää jokainen leikattu aihio takaisin alkuperäisen pituuteen ja onko pakkausetiketissä oltava eränumero, piirustuksen tarkistus ja osto-tilausrivi.
Lähetä Ideal Plasticille tarjousvalmis paketti, jossa on piirustusversio, palveluehdot, määrä, tarkastustaso, koneistuslaajuus, pakkaus ja toimituskohde
Paketissasi tulee olla yksi nykyinen piirros, ei useita ristiriitaisia versioita. Sisällytä pyydetty arvosana, OD × ID × pituus, valmis kirjekuori, määrä, palveluympäristö, kriittiset toleranssit, tarkastustaso ja vaaditut tiedot. Määritä, toimittaako Ideal Plastic täyspitkät putket, leikatut aihiot vai valmiit koneistetut komponentit. Pakkausohjeissa tulee käsitellä puhdasta käärimistä, päiden suojaamista, osien erottelua ja erien erottelua tarvittaessa.
Ilmoita kohdemaa, postinumero, toimitusehdot ja pyydetty päivämäärä. Halkaisijaltaan suuret tai 3000 mm profiilit voivat aiheuttaa rahti- ja käsittelyrajoitteita, jotka eivät näy kappalehinnassa. Lähettää nämä tiedotmukautettu PEEK GF30 -putkikyselyantaa toimittajalle riittävästi tietoa materiaalin, koneistuksen, tarkastuksen ja logistiikan tarjoamiseksi samoin perustein.
Ostajan usein kysytyt kysymykset: vakiovaraston saatavuus, ilmoitetut toimitusajat, näytteet, koneistus ja pölyntorjunta, pakkaus ja kansainvälinen toimitusriski
- Ovatko kaikki luetellut koot saatavilla välittömään lähetykseen?
- Ideal Plastic toimittaa saman päivän vakiokoot, mutta saatavuus tulee varmistaa tarkan OD × ID:n, pituuden, määrän ja laadun osalta tilaushetkellä.
- Mikä on mukautetun materiaalin ilmoitettu toimitusaika?
- Ilmoitettu mukautettu toimitusaika on 7-10 päivää. Varmista, kattaako se vain tuotannon vai myös koneistuksen, tarkastuksen, dokumentoinnin ja kuljetuksen.
- Pitäisikö sinun pyytää näyte?
- Kyllä, jos pinnan viimeistely, väri, koneistusvaste tai sovitus on herkkä. Varmista, että näyte on samaa laatua ja mahdollisuuksien mukaan edustavaa aiottua tuotantoreittiä.
- Kenen pitäisi hallita koneistusta ja lasikuitupölyä?
- Anna koneistuslaajuus kirjallisesti. Konepajan tulee käyttää sopivaa kovametallia tai muita kulutusta kestäviä työkaluja, hallita lämpöä ja purseita sekä kerätä lasitäytteinen polymeeripöly asianmukaisilla poisto- ja työpaikan menetelmillä. Tarkat koneistusparametrit riippuvat geometriasta, työkaluista, asetuksista ja viimeistelyvaatimuksista.
- Miten osat tulee pakata?
- Määritä vastaanottoprosessin edellyttämä puhdas kääre, suojatut päät, valmiiden pintojen erottelu, eräetiketit ja kosteus- tai kontaminaatiokontrollit.
- Mikä aiheuttaa kansainvälisen toimitusriskin?
- Pitkät profiilit, tulliasiakirjat, mittapainomaksut ja epäselvät toimitusehdot ovat yleisiä ongelmakohtia. Lähetä kohde ja tarvittavat paperit piirustuksen kanssa ja pyydä sitten Ideal Plasticia vahvistamaan saatavuus, laajuus ja toimitusehdot kirjallisessa tarjouksessaan.
