Nykyaikaiset mekaaniset kokoonpanot, jotka toimivat yhdistetyllä lämpö-, kemiallisella ja kitkakuormituksella, asettavat korkeat odotukset tiiviste- ja varakomponenteille. Monet tavanomaiset polymeerikomponentit hajoavat nopeasti jatkuvassa syklisessä rasituksessa, mikä aiheuttaa usein laitteiston huollon ja suunnittelemattomia toimintakatkoksia. Teknisten tiimien on ymmärrettävä materiaalikohtainen käyttäytyminen, kokoonpanon rajoitukset ja käyttöolosuhteiden sovittaminen komponenttien käyttöajan pidentämiseksi.PEEK Sormuksettarjoaa tasapainoisen moniulotteisen suorituskyvyn, joka korjaa monia yleisiä vikatiloja monimutkaisissa teollisissa laitteistoissa.
Polyeetterieetteriketoni kuuluu aromaattiseen termoplastiseen polymeeriperheeseen, joka tunnetaan vakaasta mekaanisesta tehosta laajoilla työskentelyalueilla. Pohjahartsia voidaan sekoittaa erilaisiin täyteaineisiin kulutuskestävyyden, jäykkyyden ja lämmönjohtavuuden muuttamiseksi kokoonpanovaatimusten mukaiseksi. Jokainen täyteaineversio tuo selkeitä kompromisseja, jotka insinöörien on punnittava ennen lopullista määritystä.
Materiaalin luontainen vakaus muodostaa perustan pidennetyille huoltojaksoille. Alhainen kosteuden imeytyminen minimoi mittasiirtymän, kun komponentit kohtaavat kosteaa ilmaa tai vesipohjaisia työnesteitä. Palonkestävyys on rakennettu peruspolymeerirakenteeseen ilman halogeenilisäaineita, mikä lisää luotettavuutta odottamattomille lämpötapahtumille altistuville laitteille. Lämpölaajeneminen pysyy suhteellisen alhaisena kestomuovien joukossa, mikä säilyttää mittojen yhtenäisyyden laitteiston kiertäessä kuuman ja kylmän käyttötilan välillä.
Täytevaihtoehdot muokkaavat perusominaisuuksia. Hiilikuitusekoitukset lisäävät puristuslujuutta ja lämmönjohtavuutta. PTFE-jauheen lisäaineet vähentävät entisestään pintakitkaa dynaamisten kosketusrajapintojen aikaansaamiseksi. Lasikuitu parantaa jäykkyyttä, mutta voi lisätä hankaavaa vuorovaikutusta tiettyjä metallipintoja vastaan. On erittäin tärkeää sovittaa täyteainekoostumus täsmällisiin väliaine-, paine- ja liikeparametreihin sen sijaan, että valitaan modifioituja laatuja pelkästään yleisten teknisten tietolehtien perusteella.
Tiivistys- ja tukikomponentit pysyvät jatkuvassa puristusrasituksessa, kun ne on asennettu tiivistysholkkien sisään. Viruminen kuvaa hidasta pysyvää muodonmuutosta, jonka staattinen puristusvoima laukaisee ajan kuluessa. Kun viruma kerääntyy hyväksyttävien kynnysarvojen yli, esikuormitusvoima laskee, vuotoreitit avautuvat ja tiivistyksen tehokkuus heikkenee. Korkealaatuinen polyeetterieetteriketonimateriaali estää virumisen kehittymisen jopa korkeissa lämpötiloissa, mikä auttaa laitteistoa ylläpitämään oikean rajapinnan kosketusvoiman pitkiä käyttövälejä.
Syklinen mekaaninen väsymys on toinen suuri komponenttien hajoamisen lähde. Edestakaisin liikkuvat, pyörivät tai painejaksolliset laitteistot altistavat polymeeriosille toistuvia lataus- ja purkujaksoja. Monet polymeerimateriaalit kehittävät miljoonien syklisten tapahtumien jälkeen mikrohalkeamia, jotka leviävät näkyväksi pintavaurioksi ja toimintahäiriöiksi.PEEK Sormuksetylläpitää vakaata rakenteellista suorituskykyä yhdistetyissä paine-lämpötila-liikeolosuhteissa, mikä tekee niistä soveltuvia kokoonpanoihin, joissa on suuria jaksomääriä.
Kitka ja kuluminen määräävät suoraan käyttöiän dynaamisesti koskettavalle laitteistolle. Progressiivinen pinnan kuluminen muuttaa poikkileikkauksen geometriaa ja katkaisee tarvittavan rajapinnan kosketuksen. Täyttämättömät polymeerilaadut tarjoavat vakaan perustason tribologisen suorituskyvyn, kun taas seosvalmisteet työntävät kulutuksenkestävyyden rajoja entisestään. Pienempi kitkalämpö hidastaa termisesti ohjattuja vanhenemisprosesseja polymeerimatriisin sisällä, mikä luo positiivista palautetta komponenttien pidennetylle käyttöajalle.
Vastaosien pintakäsittelyä ei voida jättää huomiotta. Jopa korkealaatuiset polymeerilaitteistot kärsivät kiihtyvästä hankauksesta, kun ne ajavat liian karkeita metallipintoja vasten. Teknisissä asiakirjoissa tulee määritellä hyväksyttävät karheusparametrit akseleille, koteloille ja tiivistepinnoille polymeerimateriaalilaadun valinnan ohella.
Todellisen maailman teollisuuslaitteisto altistaa komponentit harvoin vain yhdelle rasituslähteelle kerrallaan. Useimmat käyttöympäristöt pinoavat lämpötilan, paineen ja kemiallisen väliaineen altistumisen yhdessä, mikä nopeuttaa materiaalin vanhenemista verrattuna yksittäisiin laboratoriotestausolosuhteisiin. Yleiskäyttöiset polymeerit turpoavat, pehmenevät tai kehittävät usein jännityshalkeilua, kun ne altistuvat monitekijäisille työolosuhteille.
Polyeetterieetteriketonilla on laaja kirjo yhteensopivuus orgaanisten liuottimien, mineraaliöljyjen, voiteluaineiden ja monien vesipitoisten kemiallisten liuosten kanssa. Vain kapea joukko erittäin väkevöityjä kemiallisia aineita tuottaa mitattavissa olevan materiaalin hajoamisen. Tällainen kemiallinen inertia säilyttää mittageometrian ja pinnan eheyden pitkäaikaisen upottamisen jälkeen prosessinesteisiin. Materiaalien yhteensopivuus on tarkistettava jokaisen tietyn työvälineen osalta ennen lopullista suunnittelun lukitusta.
Hydrolyysin kestävyys erottuu kuuman veden ja höyryn kosketusskenaarioista. Lukuisat korkean suorituskyvyn polymeerit kokevat molekyylien hajoamisen jatkuvassa kuumalle höyrylle altistuessa. Tämä polymeeri säilyttää ydinmekaaniset ominaisuudet toistuvissa höyrysykleissä, mikä laajentaa käyttökelpoista sovellusaluetta nesteenkäsittelylaitteistossa. Insinöörien tulee pitää mielessä, että paine lisää kemiallisten hyökkäysten määrää monissa nestekontaktikokoonpanoissa, ja laboratorion upotustiedot eivät aina toista täydellisesti kenttäolosuhteiden tuloksia.
Jopa hyvin määritellyt polymeerikomponentit voivat lyhentää käyttöaikaa, kun laipan geometria, asennuskäytännöt tai välysarvot on määritetty väärin. Pelkkä materiaalilaatu ei kompensoi huonoja mekaanisia suunnittelupäätöksiä. Teknisten ryhmien tulisi käsitellä komponenttien määrittelyä ja tiivistysholkkien suunnittelua toisiinsa liittyvinä suunnittelutehtävinä erillisinä työnkulkuina.

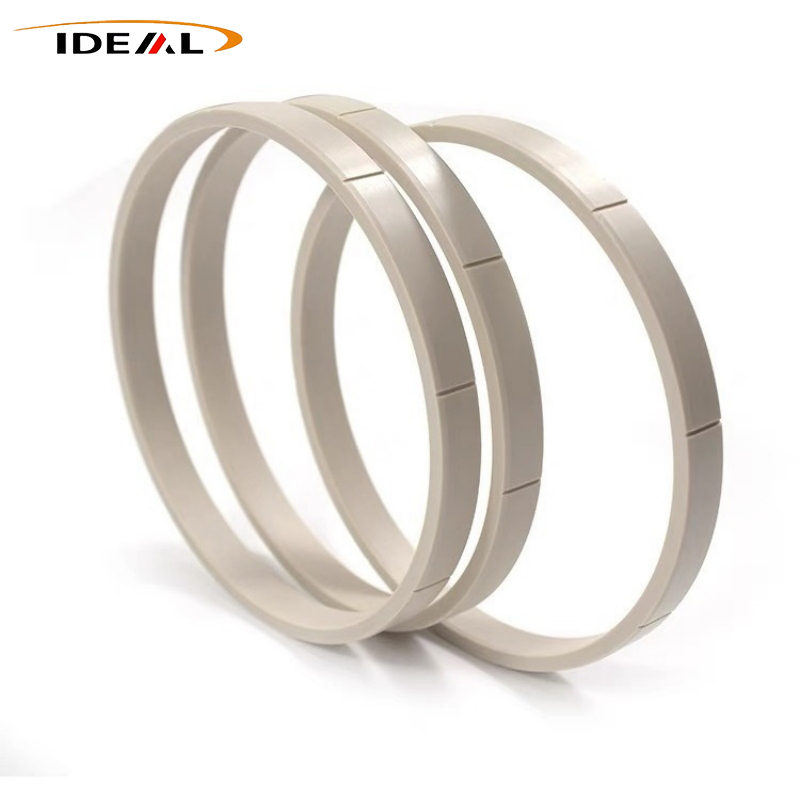

Vararengaskokoonpanot ovat yksi yleisimmistä käyttöönottomalleista. Korkeapaineolosuhteissa pehmeä elastomeeritiivistemateriaali voi puristua tiivistysholkkien rakoihin ja aiheuttaa puristustyyppisiä vaurioita. Jäykkä polymeerivarmistuslaitteisto estää ekstruusioreitit ja säilyttää ensisijaisen tiivistyselementin eheyden.PEEK Sormuksettäyttävät usein tämän tukirenkaan roolin korkeapaineventtiili- ja sylinterikokoonpanoissa useilla teollisuuden aloilla.
Kaikki tiivistyssovellukset eivät vaadi korkean suorituskyvyn kestomuovilaitteistoa. Lievässä kunnossa oleva staattinen tiivistys voi sisältää vaihtoehtoisia polymeeri- tai elastomeeriratkaisuja. Materiaalin valinnan tulee aina seurata todellisten käyttöolosuhteiden rajojen täydellistä arviointia.
Vaativia kokoonpanovaatimuksia on eri teollisuudenaloilla. Jokainen sovellus tuo oman ainutlaatuisen yhdistelmänsä painealueesta, lämpötila-alueesta, liiketyypistä ja kosketusmateriaaliprofiilista. Todellisten työparametrien yhdistäminen materiaaliominaisuuksiin tukee oikeaa komponenttivalintaa ja ennakoitavissa olevaa laitteiston käyttäytymistä pitkällä aikavälillä.
Näillä toiminta-alueilla komponenttien ajonaikaiset parannukset perustuvat yhteensovitettuihin materiaalilaatuihin ja harkittuun holkkigeometrian suunnitteluun. Kentällä havaittu komponenttivika johtuu usein epätäydellisestä käyttötilatietojen keräämisestä suunnittelun alkuvaiheessa. Huippulämpötilan, huippupaineen, materiaalin koostumuksen ja liikejakson tilavuuksien dokumentointi auttaa teknisiä tiimejä välttämään vältettävissä olevia komponenttien hajoamisskenaarioita.Ihanteellinen muovitarjoaa teknistä tarkistustukea projektikohtaisille komponenttikonfiguroinneille, jotka perustuvat kerättyihin käyttöolotietosarjoihin.
Alla olevassa taulukossa esitetään tärkeimmät suorituskykymittarit laajalti käytettyille korkean suorituskyvyn tiivistyspolymeereille. Tämä vertailu tukee alustavaa materiaalien seulontaa suunnittelutyön aikana. Jokaisella materiaalilla on omat vahvuudet ja rajoitukset, jotka on otettava huomioon projektikohtaisissa vaatimuksissa.
| Polymeeriluokka | Jatkuva lämpöluokitus | Kemiallinen yhteensopivuus | Virumisen vastustuskyky | Tribologinen suorituskyky | Hydrolyysin stabiilisuus |
|---|---|---|---|---|---|
| KURKISTAA | Korkea | Erinomainen | Erittäin hyvä | Arvosanasta riippuva hyvä-erinomainen | Erinomainen |
| PPS | Korkea | Erinomainen | Hyvä | Kohtalainen | Hyvä |
| PI | Erittäin korkea | Hyvä | Erittäin hyvä | Hyvä | Kohtalainen |
| PTFE | Korkea | Erinomainen | Huono | Erinomainen | Erinomainen |
| PAI | Erittäin korkea | Hyvä | Erittäin hyvä | Erittäin hyvä | Kohtalainen |
PTFE:llä on erinomainen matalakitkakäyttäytyminen, mutta silti se kärsii huomattavasta virumisheikkyydestä jatkuvassa puristuskuormituksessa. Polyimidi sietää erittäin korkeita lämpötiloja, mutta sillä on rajoitettu hydrolyysistabiilisuus pitkäaikaisessa kuumalle vedelle altistumisessa.PEEK Sormuksetsaavuttaa tasapainoisen suorituskyvyn lämpö-, mekaanisten, kemiallisten ja hydrolyyttisten mittojen välillä, mikä selittää laajan käyttöönoton monien rasitustekijöiden teollisiin tehtäviin. Taulukoidut laboratoriotiedot toimivat vertailuohjeina; todellisten olosuhteiden validointitestaus on edelleen välttämätöntä loppukäyttölaitteiston hyväksymiselle.
Valmistusmetodologia muokkaa lopullisten komponenttien mittatarkkuutta ja sisäistä jännitysjakaumaa. On olemassa kaksi yleistä tuotantopolkua: ruiskupuristus ja CNC-työstö suulakepuristetuista massamuodoista. Jokainen reitti tuo etuja erilaisille tuotantomäärien skenaarioille.
Ruiskuvalu sopii suuriin sarjatuotantoihin. Kunnollinen muottiparametrien ohjaus vaaditaan sisäisen jäännösjännityksen minimoimiseksi. Huonosti kontrolloidut muottiolosuhteet aiheuttavat valmiiden osien sisälle piilevää jännitystä, joka vapautuu vähitellen asennuksen jälkeen ja aiheuttaa hienovaraista mittavääristymää. CNC-koneistetut komponentit, jotka on hankittu korkealaatuisesta ekstrudoidusta tankovarastosta, toimivat hyvin pienten ja keskisuurten tilausten ja mukautettujen, ei-standardimittojen yhteydessä. Raaka-ainevaraston laatu määrittää suoraan lopullisen komponentin yhtenäisyyden ja toistettavuuden.
Suunnitteluinsinöörien on laskettava lämpölaajenemiskäyttäytyminen tiivisteen ontelon mittalaskelmissa. Oikeat välysarvot pitävät oikean kosketuspaineen suurimmassa käyttölämpötilassa välttäen samalla mekaanista sitoutumista. Toleranssinauhat vaihtelevat valmistusprosessin, nimellismitan ja polymeerilaadun mukaan. Halkaisijaltaan suuremmilla komponenteilla on luonnollisesti laajemmat saavutettavissa olevat toleranssialueet. Varhaisen vaiheen toleranssikeskustelu suunnittelu- ja valmistustiimien välillä vähentää odottamattomia kokoonpanoon liittyviä ongelmia myöhemmin tuotekehityssyklissä.
Jälkikäsittelyn tarkastus poistaa koneistuksen aikana syntyneet pinnan purseet ja mikrohalkeamat. Osoittamattomat pintavirheet leviävät syklisessä mekaanisessa rasituksessa ja lyhentävät saavutettavissa olevaa käyttöikää. Luotettavat komponenttitoimittajat ottavat käyttöön hallittuja leikkaustyökalujen työnkulkuja ja tarkastusmenettelyjä tällaisten pintavirheiden poistamiseksi valmiista polymeerikomponenteista.
Puhdas polymeerinen dynaaminen tiivistys korkeapaineisissa olosuhteissa on saavutettavissa vain, kun pintanopeutta, kosketuspainetta ja vastinpinnan viimeistelyä valvotaan tarkasti. Useimmissa korkeapainekokoonpanoissa ne toimivat varalaitteistona yhdistettynä elastomeeristen ensisijaisten tiivistyselementtien kanssa estämään suulakepuristusvaurioita. Projektikohtaiset käyttöparametrien rajat tulee verrata materiaalitason omaisuusasiakirjoihin.
Täyttämättömät polymeerilaadut tarjoavat yleensä erinomaisen hydrolyysikestävyyden jatkuvassa kuumalle höyrylle altistuksessa. Monet täyteainelisäaineet luovat mahdollisia reittejä höyryn tunkeutumiselle polymeerimatriisiin. Täytetyt yhdisteet voivat silti toimia ajoittaisissa höyrykosketusskenaarioissa. Täydellinen tietovälineiden yhteensopivuusarviointi tulee suorittaa jokaiselle yksilölliselle toimintaoloparametrijoukolle.
Dokumentoi jatkuvan ja huippulämpötilan arvot, staattiset ja sykliset painealueet, kaikki kosketuksiin joutuvien väliaineiden koostumukset, liiketyypin ja syklin nopeuden arviot, tiivisteen ja ontelon mitat, yhteensopivien osien materiaalit ja pinnan karheustiedot. Kattava käyttöolosuhteiden dokumentaatio muodostaa perustan oikean materiaalilaadun valinnalle ja ennustettavalle komponenttien käyttöajalle.
Yleisiä havaittavia vikatiloja ovat hankauspinnan kuluminen, liiallisen tiivistysvälyksen aiheuttama suulakepuristamiseen liittyvä muodonmuutos, termisesti aiheutettu mittavääristymä ja syklisen mekaanisen kuormituksen aiheuttama halkeamien kasvu. Todellisten vikahavaintojen dokumentointi auttaa tarkentamaan materiaalilaatuisia valintoja ja tiivistysholkkien geometriaa myöhempiä laitteistoiteraatioita varten.
Huonolaatuinen tai kierrätetty raaka-aine luo epäjohdonmukaisia mekaanisia ominaisuuksia komponenttierien välillä. Polymeerimatriisin sisällä olevat vaihtelut aiheuttavat epätasaista kulumista ja odottamatonta ennenaikaista hajoamista ankarissa ympäristöissä. Materiaalin jäljitettävyysdokumentaatio tukee raaka-ainelähteen validointia kriittisten teollisten laitteistojen käyttöönotossa.
Ylimääräinen pintapinnoitus on yleensä tarpeetonta. Yhteensopivia voiteluaineita voidaan käyttää kokoonpanon aikana tietyissä asennusskenaarioissa, vaikka täydellinen yhteensopivuus loppukäyttöön tarkoitettujen työvälineiden kanssa on pakollinen. Pinnoitteilla on taipumus kulua pois dynaamisen toiminnan aikana, eikä niillä voida laskea jatkuvaa kitkaa vähentävää vaikutusta.
