Polyimidi (PI) sauvatovat poikkeuksellisen suorituskykyisiä polymeerikomponentteja, jotka tunnetaan äärimmäisestä lämpöstabiilisuudestaan, mekaanisesta lujuudestaan ja kemiallisesta kestävyydestään. Tämä kattava opas perehtyy PI-tankojen ominaisuuksiin, valmistusprosessiin, erilaisiin sovelluksiin ja valintakriteereihin. Tutkimme, miksi ne ovat suosituin materiaali ilmailu-, puolijohde- ja autoteollisuudessa ja kuinka ne ylittävät perinteiset materiaalit, kuten PTFE, PEEK ja metallit vaativissa ympäristöissä. Olitpa insinööri, suunnittelija tai hankintojen asiantuntija, tämä artikkeli tarjoaa olennaiset oivallukset, joita tarvitaan PI-vavojen hyödyntämiseen haastavimpiin sovelluksiisi.

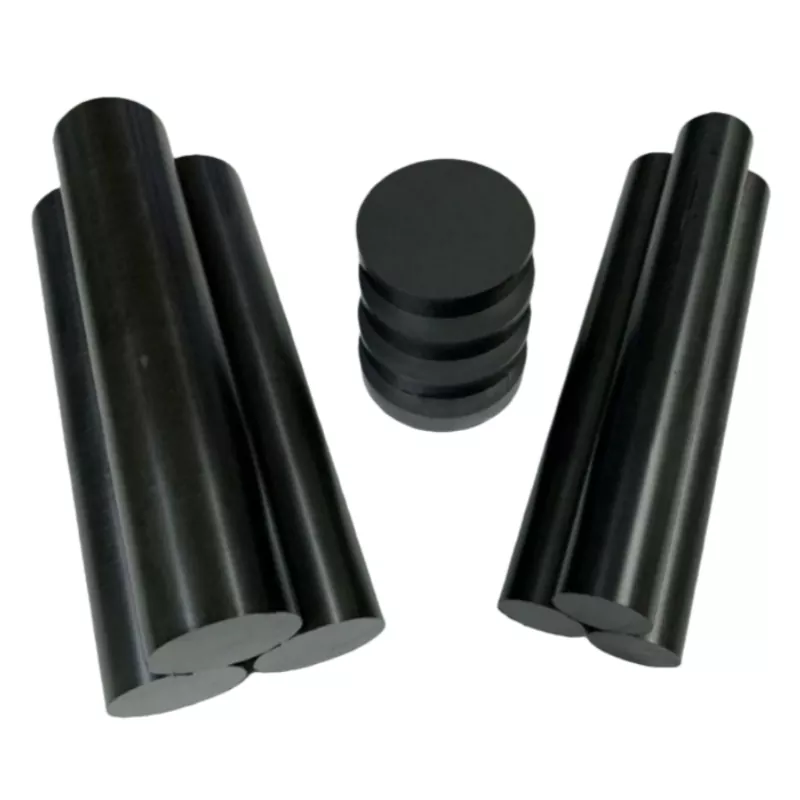

Polyimidi (PI) sauvat ovat kiinteitä, sylinterimäisiä massamuotoja, jotka on valmistettu polyimidipolymeereistä – korkean suorituskyvyn muovien luokka, jolle on ominaistaimidatsolirenkaatniiden selkärankaketjussa. Tämä ainutlaatuinen kemiallinen rakenne on niiden poikkeuksellisten kykyjen lähde. Toisin kuin tavalliset tekniset muovit, polyimidit syntetisoidaan tyypillisesti polykondensaatioreaktion kautta, mikä johtaa materiaaleihin, jotka kestävät olosuhteita, joissa muut epäonnistuvat. PI-tangot toimitetaan työstettävinä aihioina, jotka ovat valmiita tarkkuussorvattavaksi, jyrsittäväksi tai hiottavaksi lopullisiksi komponenteiksi, kuten esim.holkit, eristeet, laakerit ja lämpövälikkeet.
Polyimidien kehitys juontaa juurensa 1900-luvun puoliväliin, ja sen taustalla on ilmailu- ja elektroniikkateollisuuden tarve materiaaleille, jotka voisivat toimia äärimmäisissä ympäristöissä. Nykyään yritykset pitävätIhanteellinen muovitekniikkaovat parantaneet PI-vavojen tuotantoa tarjotakseen tasaista laatua, mikä tekee niistä saatavilla sekä prototyyppien että suurien volyymien tuotantoon.
PI-tankojen dominointi kriittisissä sovelluksissa ei ole sattumaa. Se on suora seuraus ominaisuuksien yhdistelmästä, joita harvoin löytyy yhdessä materiaalissa.
Laadukkaat PI-vavat eivät vain tapahdu; ne ovat hallittujen ja kehittyneiden prosessien tuotteita.Ihanteellinen muovitekniikkakäyttää edistyneitä valmistustekniikoita varmistaakseen korkealaatuiset sauvat.
PI-vavojen ainutlaatuinen ominaisuusprofiili avaa ratkaisuja maailman teknologisesti edistyneimmillä aloilla.
| Teollisuus | Sovellusesimerkkejä | Keskeinen omaisuus käytetty |
|---|---|---|
| Ilmailu ja ilmailu | Työntölevyt, ohjausjärjestelmien holkit, moottoreiden lämpö- ja sähköeristeet, satelliittikomponentit. | Korkean lämpötilan vakaus, alhainen kaasupäästö, kevyt, kulutuskestävyys. |
| Puolijohteet ja elektroniikka | Kiekkojen käsittelytapit, testipistorasiat, eristävät pidikkeet plasmaetsaukseen, kelapuolat. | Ultrapuhtaus, dielektrinen lujuus, kemikaalien ja lämmönkestävyys. |
| Autot (suorituskyky ja sähköautot) | Vaihteiston tiivisteet ja holkit, nopeiden moottoreiden laakerikotelot, akunhallintajärjestelmien komponentit. | Lämmönkestävyys konepellin alla, sähköeristys, kestävyys. |
| Teollisuuden koneet | Kulutusnauhat, ohjausrenkaat korkean lämpötilan puristimiin, holkit kuivakäyntisovelluksiin, eristeet. | Itsevoitelu, pieni kitkakerroin, muodonmuutoskestävyys kuormituksen alaisena. |
| Lääketiede ja elintarvikkeiden jalostus | Autoklaavilaitteiden komponentit, pakkauskoneiden ohjaimet (täyttää FDA-vaatimukset). | Steriloitavuus (höyry, gammasäteily), myrkyttömyys, korroosionkestävyys. |
Oikean materiaalin valinnassa on kyse kompromisseista. Näin PI-vavat verrataan muihin yleisiin korkean suorituskyvyn vaihtoehtoihin.
| Materiaali | Max jatkuva käyttölämpötila | Vetolujuus (MPa) | Tärkeimmät edut | Tärkeimmät rajoitukset vs. PI |
|---|---|---|---|---|
| Polyimidi (PI) sauvat | 260°C (500°F) | 90-120 | Paras monipuolinen lämpö-, mekaaninen, sähköinen yhdistelmä; alhaisin kaasuntuotto. | — |
| PEEK (polyeetteriketoni) | 250°C (482°F) | 90-100 | Erinomainen mekaniikka, helpompi käsitellä/ruiskutettava muotti, hyvä kemiallinen kestävyys. | Alempi lämpö- ja hapettumisstabiilisuus yli 250 °C:ssa; korkeampi kaasutus. |
| PTFE (teflon®) | 260°C (500°F)* | 20-35 | Paras kemikaalinkestävyys, erittäin alhainen kitka. | Erittäin alhainen lujuus, korkea viruminen (kylmävirtaus), huono kulutuskestävyys, ellei täytetty. |
| Vespel® (High-Perf PI) | 300°C+ (572°F+) | 70-90 | Samanlainen kuin PI; Jotkut laatuluokat tarjoavat jopa korkeamman lämpötilan. | Huomattavasti korkeammat kustannukset; omistettu materiaali. |
| Alumiini | ~200°C (392°F)** | 70-500 | Suuri lujuus-paino, hyvä lämmönjohtavuus. | Syövyttää, johtaa (ei eriste), voi sappia. |
Tuoreen mukaankatsaus Progress in Polymer Science -julkaisussa"Aromaattiset polyimidit ovat edelleen lämpöstabiilisuuden ja prosessoitavien polymeerien yhdistettyjen ominaisuusprofiilien vertailukohta, mikä oikeuttaa niiden käytön äärimmäisissä ympäristösovelluksissa."
Noudata tätä päätöskehystä määrittääksesi optimaalisen PI-tangon:
PI-tankojen kehitys keskittyy prosessoitavuuden parantamiseen ja räätälöintiominaisuuksiin seuraavan sukupolven teknologioita varten. Tutkimustyö on aktiivista kehitystyössäliukoiset polyimiditjoita on helpompi käsitellä, mutta ne säilyttävät suorituskyvyn korkeassa lämpötilassa. Integrointinanotäyteaineet, kuten grafeeni tai hiilinanoputketluo komposiitteja, joilla on ennennäkemätön lämmönjohtavuus jäähdytyslevyille tai parannetuille EMI-suojausominaisuuksille. Lisäksi pyrkimys kestävään kehitykseen kannustaa tutkimuksiinbiopohjaisia tai helpommin kierrätettäviä polyimidin esiasteitatavoitteena on säilyttää suorituskyky ja samalla vähentää ympäristövaikutuksia. Kun teollisuudenalat, kuten sähkölento, kvanttilaskenta ja edistynyt robotiikka, työntävät rajoja, tarkasti suunniteltujen PI-tankoratkaisujen kysyntä vain kasvaa.
Kyllä, PI-tangot ovat helposti koneistettavissa tavallisilla metallintyöstötyökaluilla (suositus on kovametalli- tai timanttikärki). Niiden korkea lämmönkestävyys vaatii kuitenkin oikeaa nopeutta ja syöttöä työkarkaisujen välttämiseksi. Jäähdytysnestettä käytetään usein parhaan pinnanlaadun ja tiukkojen toleranssien saavuttamiseksi.
Vespel® on DuPontin merkkituote, korkean suorituskyvyn polyimidi. Yleiset PI-sauvat tarjoavat vertailukelpoisen ja usein kustannustehokkaamman ratkaisun moniin sovelluksiin niiden lämpötila-alueella. Vespelillä voi olla erityisiä formulaatioita äärimmäisiin olosuhteisiin, mutta korkealuokkaiset PI-vavan toimittajat, kuten Ideal Plastic Technology, tarjoavat materiaaleja, jotka täyttävät tai ylittävät useimpien teollisuuskäyttöjen vaatimukset.
Tietyt polyimidilaadut voivat olla FDA:n määräysten mukaisia toistuvan elintarvikekosketuksen osalta. On tärkeää varmistaa toimittajaltasi, että ostamallasi tietyllä PI-tankolaadulla on sovelluksesi edellyttämät sertifioinnit ja testausasiakirjat.
Halkeilu johtuu usein sisäisistä jännityksistä tai ylikuumenemisesta koneistuksen aikana. Ensimmäinen askel on hankkia jännitystä kevennetyt sauvat hyvämaineelta toimittajalta. Käytä koneistuksen aikana teräviä työkaluja, asianmukaisia leikkausparametreja ja harkitse viimeistä hehkutusvaihetta valmistajan suosittelemalla tavalla.
Vakiohalkaisijat vaihtelevat 5 mm (0,2") - 150 mm (6") tai enemmän, vakiopituuksilla 500 mm - 1000 mm. Valmistajat, kuten Ideal Plastic Technology, voivat valmistaa räätälöityjä halkaisijoita ja pituuksia tilausmäärän perusteella.
PI-sauvat edustavat polymeerimateriaalitieteen huippua äärimmäisissä ympäristöissä. Niiden vertaansa vailla oleva lämmönkestävyyden, mekaanisen kestävyyden ja sähköisen eheyden yhdistelmä tekee niistä korvaamattoman teknisen ratkaisun, kun vika ei ole vaihtoehto. Ne mahdollistavat innovaation ja luotettavuuden tilan tyhjiöstä puolijohdetehtaan ytimeen.
Oletko valmis ylittämään sovelluksesi rajoja?Insinööritiimi osoitteessaIhanteellinen muovitekniikkaomistaa syvän asiantuntemuksen korkean suorituskyvyn polymeereistä ja on valmis tukemaan projektiasi materiaalin valinnasta prototyyppien valmistukseen ja tuotantoon.Ota yhteyttätänääntekniseen konsultaatioon tai pyydä tarjous korkealaatuisista PI-vavoista, jotka on räätälöity sinun toiveidesi mukaan.
